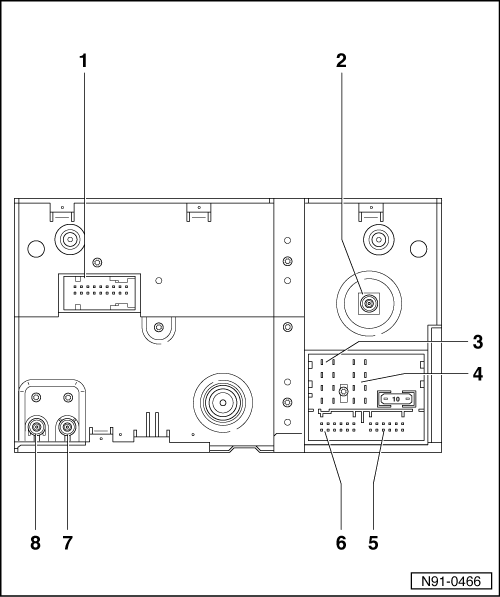

Übersicht der Steckverbindungen am Radio-Navigationssystem

1 -	Mehrfachsteckverbindung 1, 18-fach für TV-Tuner

Kontaktbelegung, → Kapitel.

2 -	Mehrfachsteckverbindung 2

Anschluss für die Antenne des Navigationssystems.

Kontaktbelegung, → Kapitel.

3 -	Mehrfachsteckverbindung 3, 8-fach

Kontaktbelegung, → Kapitel.

4 -	Mehrfachsteckverbindung 4, 8-fach

Kontaktbelegung, → Kapitel.

5 -	Mehrfachsteckverbindung 5, 12-fach

Kontaktbelegung, → Kapitel.

6 -	Mehrfachsteckverbindung 6, 12-fach

Kontaktbelegung, → Kapitel.

7 -	Steckverbindung 7

Antennenanschluss

Kontaktbelegung, → Kapitel.

8 -	Steckverbindung 8

Antennenanschluss

Kontaktbelegung, → Kapitel.

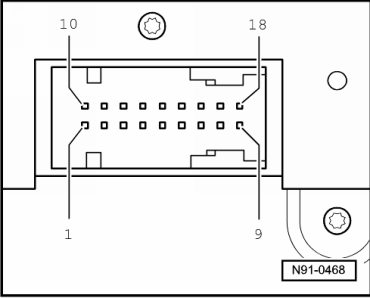

Mehrfachsteckverbindung 1, 18-fach, für Video- und NF-Eingang

1 -	nicht belegt

2 -	Audiosignal Masse

3 -	Audiosignal Masse

4 -	Abschirmung Masse

5 -	Videosignalmasse

6 -	Video-Schaltsignal

7 -	Videosignalmasse

8 -	Videosignalmasse

9 -	Videosignalmasse

10 -	nicht belegt

11 -	Audiosignal links

12 -	Audiosignal rechts

13 -	Abschirmung Masse

14 -	Synchronisierung vertikaler und horizontaler Bildsignale

15 -	50 Hertz / 60 Hertz

16 -	Signaleingang für Bildsignal Blau

17 -	Signaleingang für Bildsignal Grün

18 -	Signaleingang für Bildsignal Rot

Mehrfachsteckverbindung 1, 18-fach, für Video- und NF-Eingang

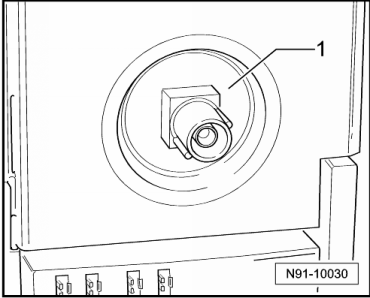

Mehrfachsteckverbindung 2

1 -	Blaufarbener Anschluss für Antenneneingangssignal Navigation von der Dachantenne

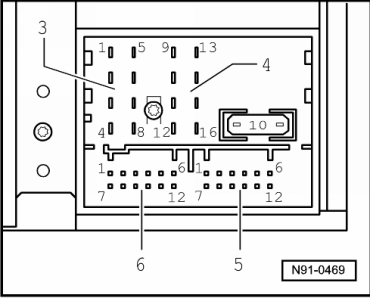

Mehrfachsteckverbindung 3, 8-fach, für Lautsprecherausgänge

Hinweis

Ist das Radiogerät im Fahrzeug mit dem "Sound 2"-System ausgestattet, dann werden diese Lautsprecherausgänge als Eingangssignale für den Verstärker vom Soundsystem genutzt.

1 -	Lautsprecher hinten rechts, plus

2 -	Lautsprecher vorn rechts, plus

3 -	Lautsprecher vorn links, plus

4 -	Lautsprecher hinten links, plus

5 -	Lautsprecher hinten rechts, minus

6 -	Lautsprecher vorn rechts, minus

7 -	Lautsprecher vorn links, minus

8 -	Lautsprecher hinten links, minus

Mehrfachsteckverbindung 3, 8-fach, für Lautsprecherausgänge

Mehrfachsteckverbindung 4, 8-fach, für Spannungsversorgungsleitungen und CAN Bus

9 -	CAN-Bus High

10 -	CAN-Bus Low

11 -	Radiostummschaltung (bei Telefonbetrieb)

12 -	Spannungsversorgung, minus, Klemme 31

13 -	Anschluss für zündschlüsselgesteuertes Ein- und Ausschalten (S-Kontakt)

14 -	Kontakt für Alarmanlage (optional)

15 -	Spannungsversorgung, plus, Klemme 30

16 -	Steuersignal für Diebstahlsicherung, SAFE

Mehrfachsteckverbindung 4, 8-fach, für Spannungsversorgungsleitungen und CAN Bus

Mehrfachsteckverbindung 5, 12-fach, für Telefonsignale und Vorverstärkerausgangssignale

1 -	Externer Audioeingang links

2 -	Externer Audioeingang Masse

3 -	Line Out links

4 -	nicht belegt

5 -	Sprachausgabe, NF, plus

6 -	Telefon-Audioeingangssignal, TEL-

7 -	Externer Audioeingang rechts

8 -	Line Out, Masse

9 -	Line Out rechts

10 -	nicht belegt

11 -	Sprachausgabe, NF, minus

12 -	Telefon-Audioeingangssignal, TEL+

Mehrfachsteckverbindung 5, 12-fach, für Telefonsignale und Vorverstärkerausgangssignale

Mehrfachsteckverbindung 6, 12-fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

1 -	Audiosignalausgang für Kopfhörer, rechts, plus

2 -	CD-Wechsler, linker und rechter Kanal, Masse

3 -	Audiosignalausgang für Kopfhörer, minus

4 -	CD-Wechsler, Spannungsversorgung, plus, Klemme 30

5 -	Audiosignalausgang für Kopfhörer, links, plus

6 -	CD-Wechsler, DATA OUT (Datenaustausch zur CD-Wechslersteuerung vom Radiogerät zum CD-Wechsler)

7 -	nicht belegt

8 -	CD-Wechsler, linker Kanal, CD/L

9 -	CD-Wechsler, rechter Kanal, CD/R

10 -	CD-Wechsler, Steuersignal

11 -	CD-Wechsler, DATA IN (Datenaustausch zur CD-Wechslersteuerung vom CD-Wechsler zum Radiogerät)

12 -	CD-Wechsler, CLOCK (internes Prüfprotokoll zur Überwachung des Datenflusses)

Mehrfachsteckverbindung 6, 12-fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

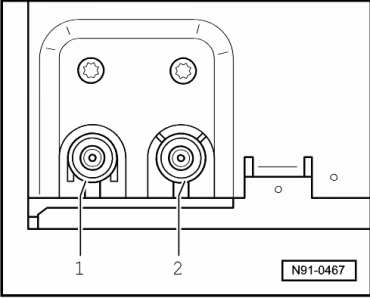

Steckverbindung 7 und 8, Antennenanschlüsse

1 -	Transparentfarbener Anschluss für Antenneneingangssignal FM vom Steuergerät für Antennenauswahl.

2 -	Beiger Anschluss für Antennenausgangssignal FM zum Steuergerät für Antennenauswahl (Diversity).

Das über Anschluss 1 eingehende Antennensignal wird im Radiogerät geprüft und das Ergebnis über Anschluss 2 wieder ausgegeben an das Steuergerät für Antennenauswahl. Dieses schaltet dann bei zu schwachem Antennensignal auf eine andere Antenne um (Diversity). Dieser Vorgang ist für den Kunden nicht hörbar.

Steckverbindung 7 und 8, Antennenanschlüsse
