Volkswagen Touran Reparaturanleitung :: Übersicht der Steckverbindung an der Halterung vom "iPOD-Spieler"

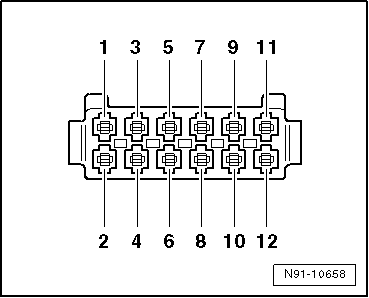

Volkswagen Touran Reparaturanleitung / Kommunikation / Halterung für den "iPOD-Player" der Firma "Apple" / Übersicht der Steckverbindung an der Halterung vom "iPOD-Spieler"

1 -  DATA (Datenaustausch zwischen "iPOD-Spieler" und Radiogerät)
2 -  DATA-CLOCK (internes Prüfprotokoll zur Überwachung des Datenflusses)
3 -  Spannungsversorgung, Klemme 31, minus
4 -  Radio Steuerdaten (analog CD-Wechsler)
5 -  nicht belegt
6 -  Spannungsversorgung, plus
7 -  Audiosignalausgang rechts, plus
8 -  Steuerleitung vom Radio, plus (analog CD-Wechsler)
9 -  Audiosignalausgang, minus
10 -  Audiosignalausgang links, plus
11 -  nicht belegt
12 -  nicht belegt
