Vor dem Abklemmen der Batterie ist bei Radios mit Anti-Diebstahl-Codierung die Codierung zu erfragen. |
Masseband der Batterie bei ausgeschalteter Zündung abklemmen. |
→ Elektrische Anlage; Rep.-Gr.27 |
Wird die Batterie wieder angeklemmt, beachten Sie bitte → Elektrische Anlage; Rep.-Gr.27. |
Sämtliche Lagerstellen und Berührungsflächen fetten. |
Fett über den → Elektronischen Teilekatalog (ETKA) zuordnen. |

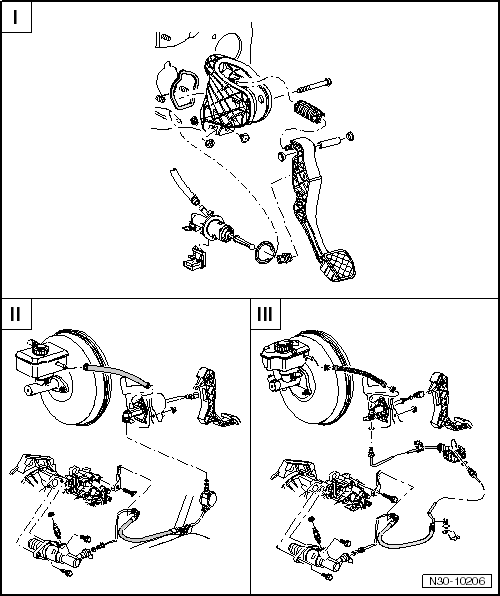

I - | Fußhebelwerk mit Kupplungspedalschalter -F36-, bis 05.03 - Montageübersicht → Kapitel |
I - | Fußhebelwerk mit Kupplungspositionsgeber -G476-, ab 06.03 - Montageübersicht → Kapitel |
II - | Hydraulik (Linkslenker) - Montageübersicht → Kapitel |
III - | Hydraulik (Rechtslenker) - Montageübersicht → Kapitel |
Lagerbügel
Hinweis
Bei einigen Fahrzeugen des Modelljahres 2004 ist der
Arretierungsbügel des Lagerbügels ist nicht unverlierbar verbaut.
Beim Ausbauen des Schlie&sz ...
Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Benötigte Spezialwerkzeuge, Prüf- und
Messgeräte sowie Hilfsmittel
Druckplatte -VW 401-
Druckplatte -VW 402-
Druckstempel -VW 408 A-
Abstützhülse -VW 522-
...
