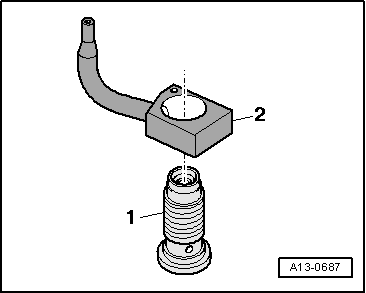

Ölspritzdüse und Überdruckventil

1 -	Schraube mit Überdruckventil - 27 Nm

2 -	Ölspritzdüse (zur Kolbenkühlung)

Einbaulage: Führungskante der Ölspritzdüse an der bearbeiteten Fläche des Zylinderblocks ausrichten.

Hinweis

Sie dürfen die Ölspritzdüsen nicht verbiegen.

Verbogene Ölspritzdüsen müssen Sie ersetzen.
