Öldruckschalter prüfen

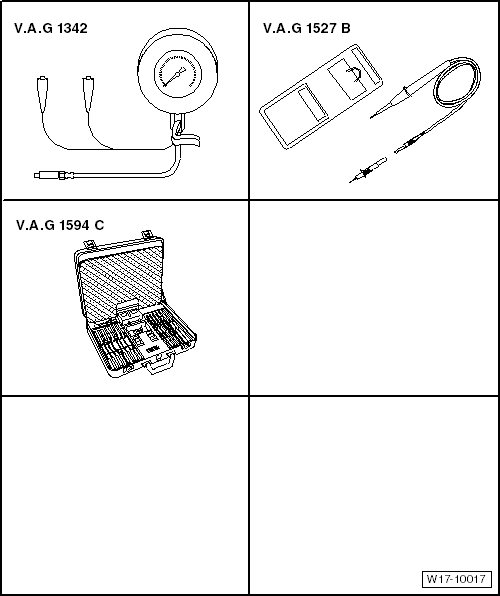

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Öldruckprüfgerät -V.A.G 1342-

Spannungsprüfer -V.A.G 1527 B-

Messhilfsmittel-Set -V.A.G 1594 C-

Prüfbedingungen

Motorölstand i. O., prüfen → Kapitel

Motoröltemperatur mindestens 80 C (Kühlerlüfter muss einmal gelaufen sein)

Hinweis

Funktionsprüfung und Instandsetzung der optischen und akustischen Öldruckanzeige: → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

-	Öldruckschalter -F1- ausbauen → Kapitel.

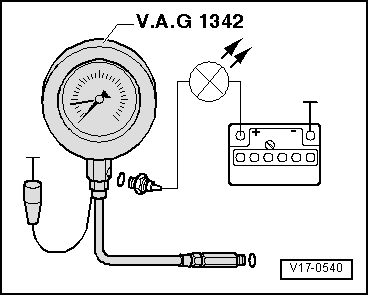

-	Öldruckprüfgerät -V.A.G 1342- an der Bohrung für Öldruckschalter anschließen.

-	Öldruckschalter -F1--Pos. 2- in die Bohrung am Öldruckprüfgerät einschrauben.

-	Braune Leitung -1- des Öldruckprüfgeräts an Masse (-) legen.

-	Spannungsprüfer -V.A.G 1527 B- mit Hilfsleitungen aus Messhilfsmittel-Set -V.A.G 1594 C- an Öldruckschalter -F1- und Batterieplus (+) anschließen.

Die Leuchtdiode darf nicht leuchten.

Hinweis

Wenn die Leuchtdiode bereits jetzt leuchtet, müssen Sie den Öldruckschalter -F1- ersetzen.

-	Motor starten.

Hinweis

Beobachten Sie das Öldruckprüfgerät und die Leuchtdiode während des Anlassvorgangs, da der Schaltpunkt des Öldruckschalters bereits beim Anlassen überschritten werden kann.

Bei 0,3 ... 0,6 bar Überdruck muss die Leuchtdiode aufleuchten.

-	Wenn die Leuchtdiode nicht leuchtet, Öldruckschalter -F1- ersetzen → Kapitel.
