Immer die Räder/Reifen-Zuordnungen zu den jeweiligen Motorisierungen beachten, die in der Übersichts-Tabelle aufgeführt sind. |
Erklärung der Angaben auf den Scheibenrädern: | → Ratgeber Räder, Reifen - Allgemeine Informationen; Rep.-Gr.44 |
Anzugsdrehmomente für Radschrauben: | → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44 |
Lochkreisdurchmesser: | 112 mm |
Anzahl der Radschraubenlöcher: | 5 |
|
![]() |

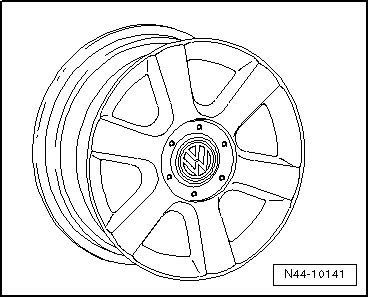

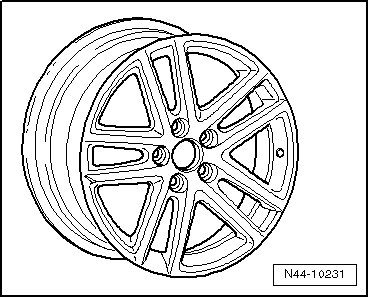

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |

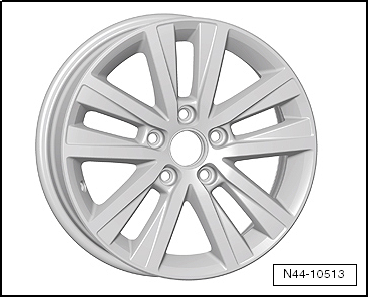

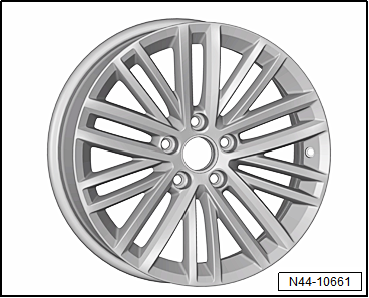

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |

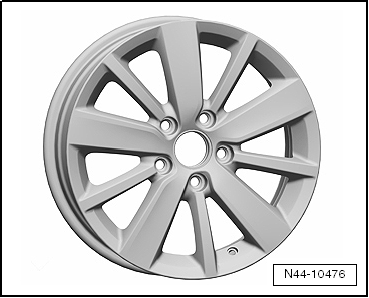

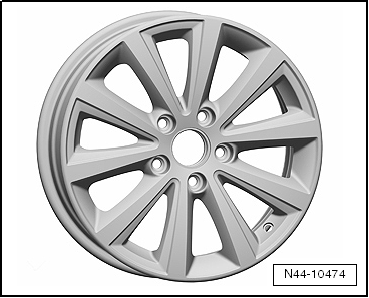

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |

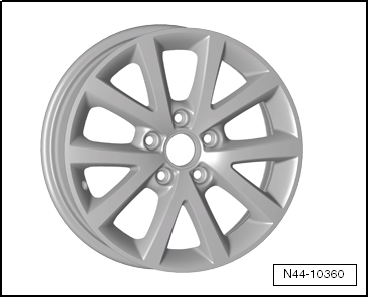

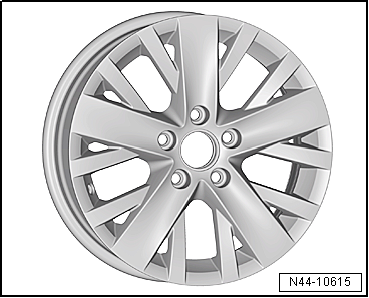

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |

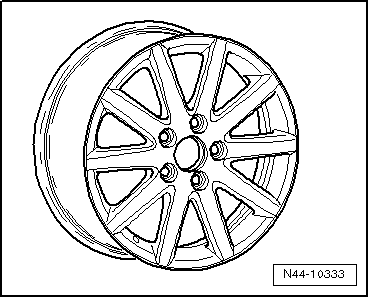

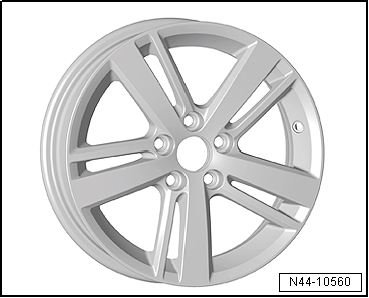

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |

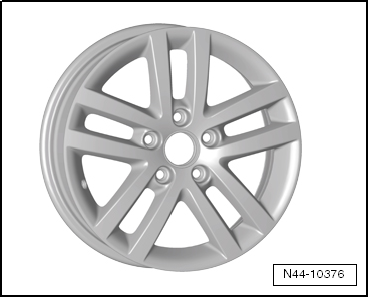

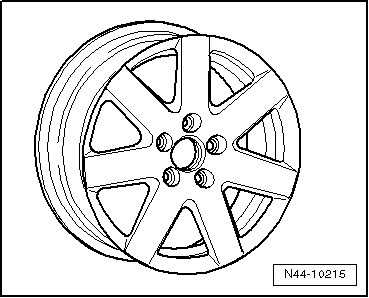

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |

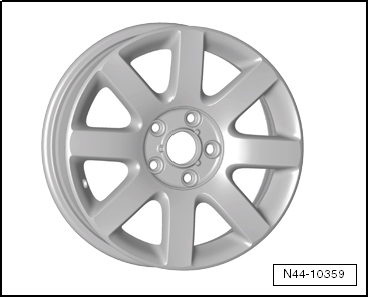

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |

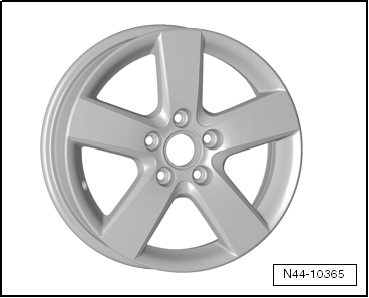

Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
|
![]() |
Größe: | 61/2 J x 16 |
Einpresstiefe (ET) in mm: | 50 |
Radlast in kg: | 615 |
