Volkswagen Touran Reparaturanleitung :: Ver- und Entriegelungsbauteile Frontklappe Montageübersicht
Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Deckel, Klappen, Fahrerhaus, Zentralv. / Frontklappe / Ver- und Entriegelungsbauteile Frontklappe Montageübersicht

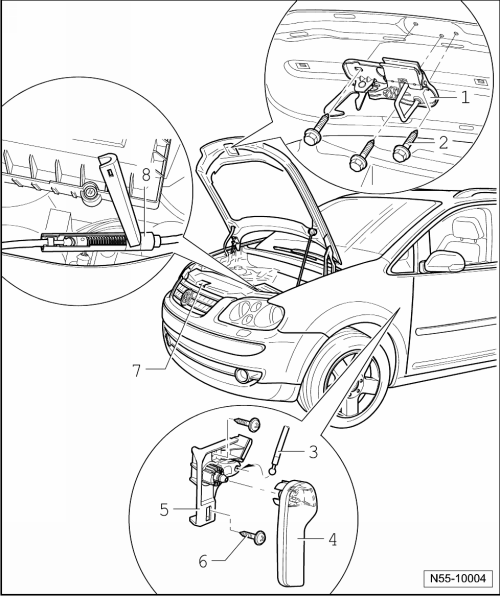

| 1 - | Fanghaken |
| ausbauen: |
| - | Schrauben -2- herausdrehen und den Fanghaken abnehmen. |
| Fanghaken 08.2010 ► → Kapitel |
| 2 - | Schraube |
| 3 Stück |
| 10 Nm |
| 3 - | Bowdenzug |
| trennen → Kapitel |
| 4 - | Betätigungshebel |
| aus- und einbauen → Kapitel |
| 5 - | Lagerbock |
| 6 - | Schraube |
| 2 Stück |
| 1,5 Nm |
| 7 - | Klappenschloss |
| aus- und einbauen → Kapitel |
| einstellen → Kapitel |
| 8 - | Bowdenzugkupplung |
| trennen → Kapitel |
