Ausbauen

-	Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

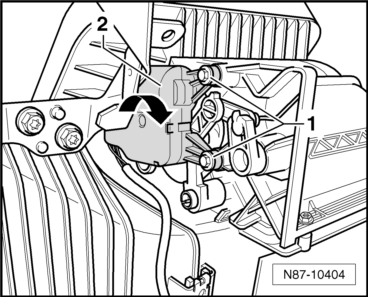

-	Schrauben -1- (1,4 Nm) herausdrehen.

-	Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425--2- ca. 15 in -Pfeilrichtung- drehen und dann vom Gehäuse für Lufteintritt abziehen.

Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- aus- und einbauen

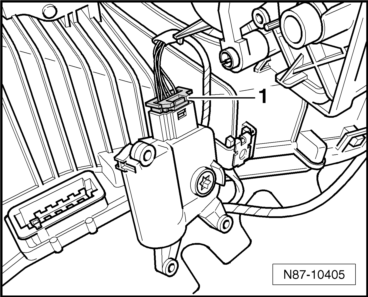

-	Stecker -1- vom Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- trennen.

Hinweis

Die Stellung der Staudruckklappe darf nicht verändert werden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

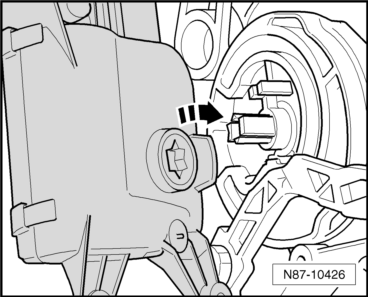

Der Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- passt nur in einer Stellung auf die Kurvenscheibe.

Hinweis

Nach dem Einbau ist die Funktion der Staudruck- und Umluftklappe zu prüfen.

Mit dem Fahrzeugdiagnosetester (oder Nachfolgemodell) die Funktion "Grundeinstellung" einleiten.
