Volkswagen Touran Reparaturanleitung :: Stellmotor der Temperaturklappe -V68- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Stellmotoren / Stellmotor der Temperaturklappe -V68- aus- und einbauen

Ausbauen
Verkleidung, Fußraum ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.
Fußraumausströmer links ausbauen → Kapitel.

Diagnose-Interface für Datenbus -J533- ausbauen → Fahrzeugelektrik; Rep.-Gr.97.

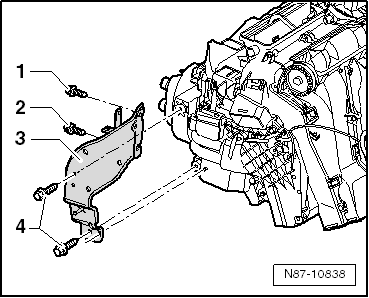

Schrauben -2- und -4- (9 +- 1,3 Nm) herausdrehen.
Schraube -1- (9 +- 1,3 Nm) lösen.
  Hinweis

Halter -3- nicht ausbauen.
  Stellmotor der Temperaturklappe -V68- aus- und einbauen

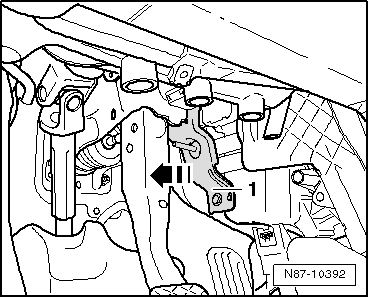

Halter -1- in Richtung Bremspedal -Pfeil- drücken und dort mit einem Kabelbinder befestigen.
  Stellmotor der Temperaturklappe -V68- aus- und einbauen

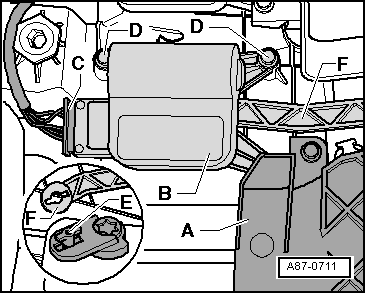

Stecker -C- zum Stellmotor kennzeichnen (Vertauschungsgefahr mit den anderen baugleichen Steckern).
Steckverbindung -C- am Stellmotor der Temperaturklappe -V68- trennen.
Abdeckung -A- ausbauen.
Befestigungsschrauben -D- 1,4 Nm herausdrehen und Stellmotor der Temperaturklappe -V68--B- abnehmen.
Hebel -E- des Stellmotors aus der Verbindungsstange -F- lösen.
Einbauen
  Hinweis

Optimierte Stellmotoren sind mit einem "X" gekennzeichnet.
Zur besseren Montage ist eine Linsenschraube -N  103 254 01- zu verwenden die ≈ 2 mm verkürzt wird.
  Stellmotor der Temperaturklappe -V68- aus- und einbauen

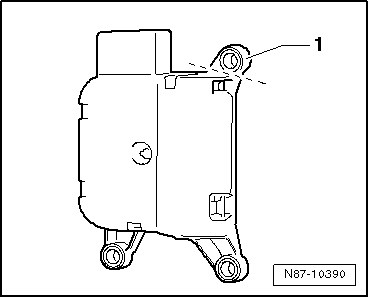

Aufnahme z. B. mit einem Seitenschneider -1- vom alten Stellmotor der Temperaturklappe -V68- abtrennen.
  Stellmotor der Temperaturklappe -V68- aus- und einbauen

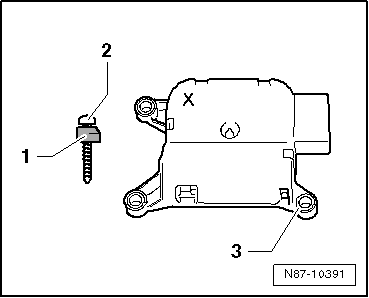

Neuen Stellmotor, mit einem "X" gekennzeichneten, Stellmotor der Temperaturklappe -V68- mit der verkürzten Linsenschraube -2- und der abgetrennten Aufnahme -1- an der Aufnahme -3- am Gebläsekasten an.
  Hinweis

Nach dem Einbau ist die Funktion der Temperaturklappe links zu prüfen.
Mit dem Fahrzeugdiagnosetester die Funktion "Grundeinstellung" einleiten.
  Stellmotor der Temperaturklappe -V68- aus- und einbauen
