Volkswagen Touran Reparaturanleitung :: Stelleinheit für Luftverteilerklappen aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Heizung / Stellmotoren / Stelleinheit für Luftverteilerklappen aus- und einbauen

Ausbauen
Fußraumausströmer links ausbauen → Kapitel.

Flexible Welle am Adapter für Regulierung ausclipsen → Kapitel.

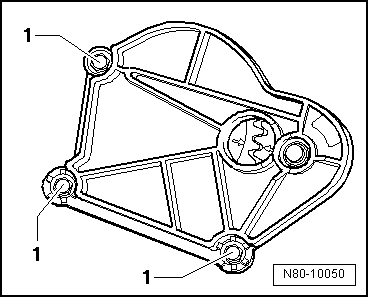

Schrauben -1- herausdrehen und Stelleinheit für Luftverteilerklappen abnehmen.
Einbauen
  Stelleinheit für Luftverteilerklappen aus- und einbauen
Die Pfeile auf den Zahnrädern müssen sich gegenüberstehen.
Stelleinheit für Luftverteilerklappen aufsetzen und Schrauben -1- festziehen.
  Hinweis

Nach dem Einbau ist die Funktion der Luftverteilerklappe zu prüfen.
  Stelleinheit für Luftverteilerklappen aus- und einbauen
