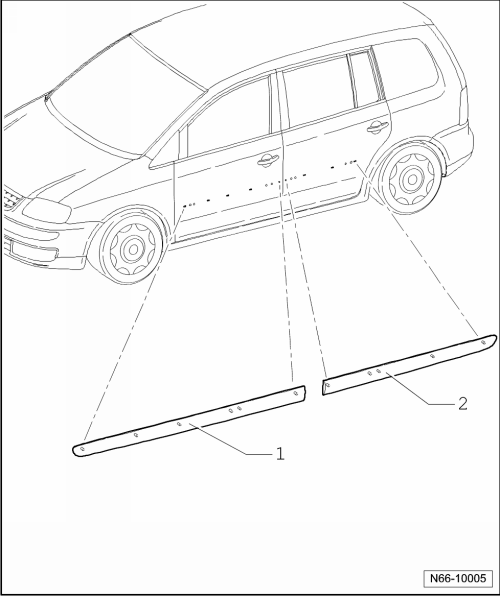

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten. |
Schutzfolie erst unmittelbar vor der Montage abziehen. Verarbeitungstemperatur ca. 20 C. |
Standzeit nach der Montage der Seitenschutzleisten ca. 4 Stunden bei einer Raumtemperatur von ca. 20 C. |
- | Seitenschutzleisten -1- und -2- vor der Demontage mit Heißluftgebläse -V.A.G 1416- erwärmen und abziehen. |
Zum Entfernen der Klebereste ist ausschließlich der Klebstoffentferner -D 002 000 10- zu verwenden. |
- | Ziehen Sie bei den Seitenschutzleisten -1- und -2- vor der Montage die Schutzfolien ab. |
- | Klebeflächen müssen staub- und fettfrei sein. |
- | Seitenschutzleisten -1- und -2- anheften und kräftig andrücken. |
