Volkswagen Touran Reparaturanleitung :: Schalldämpfer mit Halter aus- und einbauen

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Zusatzheizung Thermo Top V aus- und einbauen / Stand-/Zusatzheizung zerlegen und zusammenbauen / Schalldämpfer mit Halter aus- und einbauen

ACHTUNG!

Es besteht Gefahr durch Verbrennung.

Der Schalldämpfer kann heiß sein.

Vor dem Ausbau Schalldämpfer abkühlen lassen.

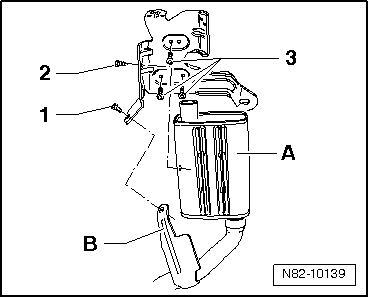

-	Lösen Sie die Rohrverbindungen vom Schalldämpfer -A-.

-	Drehen Sie die Schraube -1- an der Stütze -B- heraus und legen Sie das Abgasrohr zur Seite.

-	Schraube -2- am Schalldämpfer -A- herausdrehen.

-	Schalldämpfer -A- abnehmen.

-	Lösen Sie die Schrauben -3- vom Halter.

-	Halter aus den Zentrierlaschen lösen und herausnehmen.

-	Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Beim Anbau des Halters -3- Zentrierlaschen beachten.
