Volkswagen Touran Reparaturanleitung :: Pumpe für Scheinwerferreinigungsanlage -V11- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Scheibenwisch - und Waschanlage / Scheinwerferreinigungsanlage / Pumpe für Scheinwerferreinigungsanlage -V11- aus- und einbauen

Die Pumpe für Scheinwerferreinigungsanlage -V11- ist am Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage im rechten Radhaus montiert.

Hinweis

Der Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage wird ausstattungsabhängig in zwei unterschiedlichen Versionen verbaut. Folgend wird der Aus- und Einbau der Pumpe für Scheinwerferreinigungsanlage -V11- am Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage für Fahrzeuge mit Standheizung beschrieben. Der Aus- und Einbau der Pumpe für Scheinwerferreinigungsanlage -V11- bei Fahrzeugen ohne Standheizung erfolgt sinngemäß.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

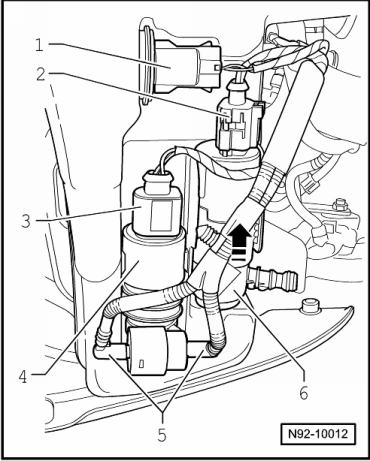

-	Steckverbindung -2- entriegeln und trennen und Pumpe -6- nach oben -Pfeil- aus dem Behälter herausziehen.

-	Zur Demontage des Verbindungsrohrs den Sicherungsclip am Anschluss abziehen.

-	Verbindungsrohr von der Pumpe für Scheinwerferreinigungsanlage -V11- abziehen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-	Nach Abschluss der Montagearbeiten die Scheinwerferreinigungsanlage entlüften → Kapitel.
