- | Verkleidung Kofferraum im oberen Bereich lösen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70 |
- | D-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70 |
- | C-Säulen-Verkleidung lösen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70 |

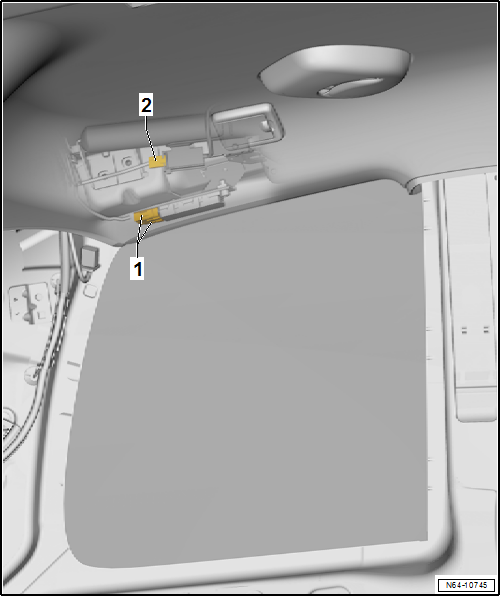

- | Je nach Ausstattung sind die Steckverbindungen -1 und 2- zu trennen. |

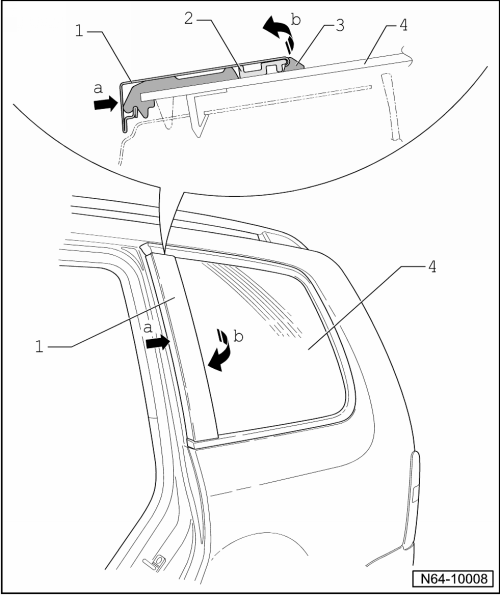

- | Drücken Sie die Blende Säule C -1- nach hinten -Pfeil a- und hebeln Sie die Blende Säule C aus den Klammern -2--Pfeil b- heraus. |
|
![]() |
|
![]() |
|
![]() |
|
|
Seitenscheibe hinten einbauen
|
Bedienungs- und Anzeigeeinheit aus- und einbauen, Climatronic
Hinweis
Das Steuergerät für Climatronic -J255- und die Bedienungs-
und Anzeigeeinheit für Klimaanlage/Climatronic -E87- sind ein
nicht zerlegbares Bauteil.
Der Aus- und Einbau fü ...
Kraftstoffdruckgeber -G 247- prüfen
Motorabdeckung ausbauen
→ Kapitel.
Hinweis
Der Kraftstoffdruckgeber -G 247--1-
befindet sich im Kraftstoffverteiler und misst den aktuellen
...
