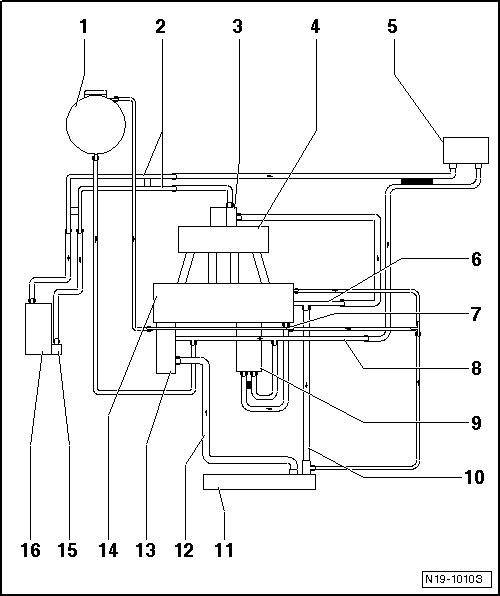

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BMM

1 -  Ausgleichsbehälter
2 -  Kühlmittelrohre hinten
3 -  Kühler für Abgasrückführung
4 -  Saugrohr
5 -  Wärmetauscher für Heizung
6 -  Anschlussstutzen
7 -  Kühlmittelrohr oben
8 -  Kühlmittelrohr vorn
9 -  Motorölkühler
10 -  Kühlmittelschlauch oben
11 -  Kühler
12 -  Kühlmittelschlauch unten
13 -  Kühlmittelpumpe/Kühlmittelregler
14 -  Zylinderkopf/ Zylinderblock
15 -  Umwälzpumpe -V55-
aus- und einbauen → Kapitel
16 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
