Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Scheibenwisch - und Waschanlage / Scheinwerferreinigungsanlage / Montageübersicht Scheinwerferreinigungsanlage

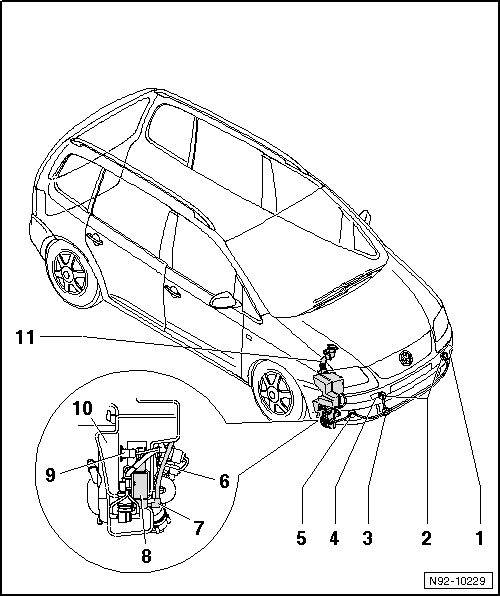

Montageübersicht Scheinwerferreinigungsanlage

1 -	Spritzdüsenhalter mit Spritzdüsen links

Hubzylinder aus- und einbauen → Kapitel

Spritzdüsen einstellen → Kapitel

2 -	Winkelstück

Anschluss an Hubzylinder für Spritzdüse

3 -

T-Stück

Verteilung Waschwasser zu den Spritzdüsen der Scheinwerferreinigungsanlage

4 -	Spritzdüsenhalter mit Spritzdüsen rechts

Hubzylinder aus- und einbauen → Kapitel

Spritzdüsen einstellen → Kapitel

5 -	Winkelstück

Trennstelle

6 -

Schlauch

7 -	Winkelstück

Anschluss an die Pumpe für Scheinwerferreinigungsanlage -V11-

8 -	Pumpe für Scheinwerferreinigungsanlage -V11-

aus- und einbauen → Kapitel

9 -	Scheiben-Waschwasserstandsgeber -G33-

aus- und einbauen → Kapitel

10 -	Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage

aus- und einbauen Fahrzeuge ohne Standheizung → Kapitel.

aus- und einbauen Fahrzeuge mit Standheizung → Kapitel.

11 -	Einfüllrohr für Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage

aus- und einbauen Fahrzeuge ohne Standheizung → Kapitel.

aus- und einbauen Fahrzeuge mit Standheizung → Kapitel.
