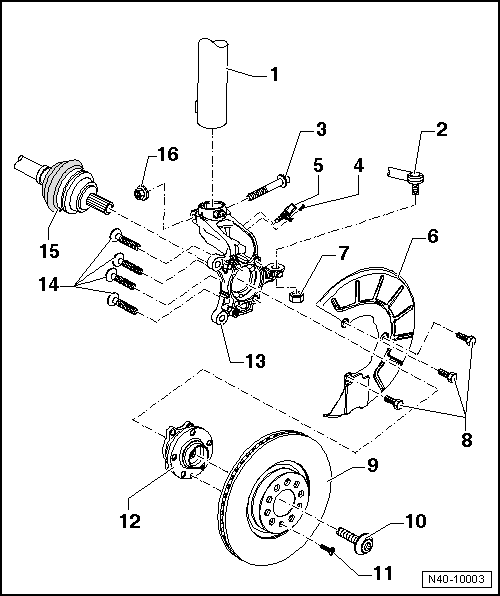

Montageübersicht: Radlagerung

1 -

Federbein

2 -	Spurstangenkopf

3 -	Innenvielzahnschraube

Spitze der Schraube muss in Fahrtrichtung zeigen

nach jeder Demontage ersetzen

4 -	Innensechskantschraube

8 Nm

5 -	Drehzahlfühler vorn links -G47-/ Drehzahlfühler vorn rechts -G45-

kann in der "Geführten Fehlersuche" mit dem → Fahrzeugdiagnosetester geprüft werden

vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen und mit Festschmierstoffpaste G 000 650 bestreichen

6 -	Abdeckblech

7 -

Mutter

M12 x 1,5

20 Nm + 90 weiterdrehen

selbstsichernd

nach jeder Demontage ersetzen

8 -

Schraube

10 Nm

9 -	Bremsscheibe innenbelüftet

10 -

Schraube

unterschiedliche Ausführungen

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

Sechskantschraube = 200 Nm + 180 weiterdrehen

Sechskantschraube lösen und anziehen → Kapitel

ACHTUNG!

Es gibt 2 Arten der Zwölfkantschraube, mit und ohne Verrippung. Unterscheidungsmerkmal → Abb.

Beim Einbau der Zwölfkantschraube muss immer darauf geachtet werden, welche Zwölfkantschraube verbaut wird.

Dementsprechend muss das passende Anzugsdrehmoment verwendet werden.

Das Anzugsdrehmoment der Zwölfkantschraube "mit" Verrippung beträgt 70 Nm + 90, lösen und anziehen → Kapitel.

Das Anzugsdrehmoment der Zwölfkantschraube "ohne" Verrippung beträgt 200 Nm + 180, lösen und anziehen → Kapitel.

nach jeder Demontage ersetzen

11 -

Schraube

Anzugsdrehmoment → Bremsanlagen; Rep.-Gr.46

12 -	Radnabe mit Radlager

der Sensorring für das ABS ist in die Radnabe eingebaut

unterschiedliche Ausführungen

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

13 -	Radlagergehäuse

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

14 -	Innenvielzahnschraube

M12 x 1,5 x 45

70 Nm + 90 weiterdrehen

nach jeder Demontage ersetzen

15 -	Gelenkwelle

aus- uns einbauen → Kapitel

16 -

Mutter

M12 x 1,5

70 Nm + 90 weiterdrehen

selbstsichernd

nach jeder Demontage ersetzen

Unterscheidungsmerkmal zwischen der Zwölfkantschraube mit Verrippung und der Zwölfkantschraube ohne Verrippung

Die Zwölfkantschrauben unterscheiden sich an der Auflagefläche -Pfeil A- und -Pfeil B-.

I -	Zwölfkantschraube mit Verrippung -Pfeil A-

II -	Zwölfkantschraube ohne Verrippung -Pfeil B-
