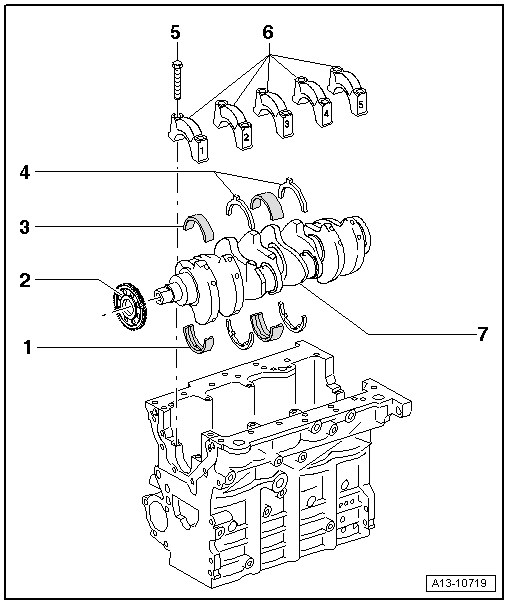

Montageübersicht - Kurbelwelle

1 -	Lagerschale

für Zylinderblock mit Schmiernut

gelaufene Lagerschalen für den Wiedereinbau kennzeichnen, jedoch nicht auf der Lauffläche

2 -	Zahnriemenrad

für Ölpumpenantrieb

nicht einzeln als Ersatzteil erhältlich

3 -	Lagerschale

für Lagerdeckel ohne Schmiernut

gelaufene Lagerschalen für den Wiedereinbau kennzeichnen, jedoch nicht auf der Lauffläche

bis auf die Grundschicht durchgelaufene Lagerschalen ersetzen

4 -	Anlaufscheiben

für Lager 3

unterschiedliche Ausführung für Zylinderblock und Lagerdeckel

Fixierung beachten

5 -

Schrauben

ersetzen

65 Nm +90

6 -	Lagerdeckel

Lagerdeckel 1: Riemenscheibenseite

Lagerdeckel 3 mit Aussparungen für Anlaufscheiben

Einbaulage: Haltenasen der Lagerschalen im Zylinderblock und Lagerdeckel müssen übereinander liegen

7 -	Kurbelwelle

Axialspiel neu: 0,07 ... 0,17 mm Verschleißgrenze: 0,37 mm

Radialspiel mit Plastigage messen: neu: 0,03 ... 0,08 mm, Verschleißgrenze: 0,17 mm

Bei Radialspielmessung Kurbelwelle nicht verdrehen

Kurbelwellenmaße → Kapitel.
