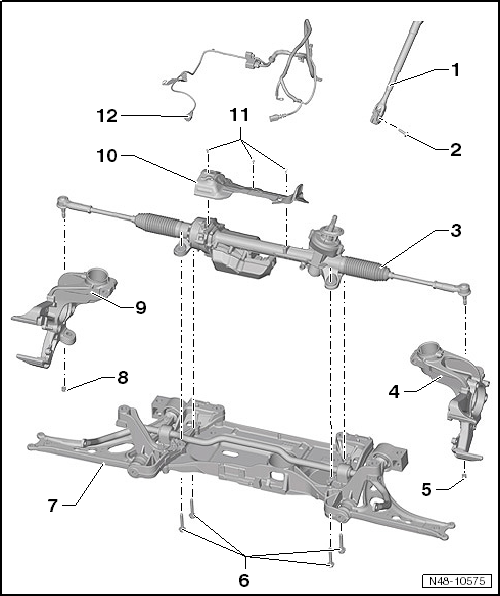

Montageübersicht für elektromechanisches Lenkgetriebe, Linkslenker (APA) ab Modelljahr 2011

1 -	Kreuzgelenk

2 -

Schraube

M8 x 35

30 Nm

nach jeder Demontage ersetzen

3 -	Servolenkgetriebe

mit Steuergerät für Lenkhilfe -J500-

mit Motor für elektromechanische Servolenkung -V187-

mit Lenkmomentgeber -G269-

kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden

aus- und einbauen → Kapitel

4 -	Radlagergehäuse links

5 -

Mutter

M12 x 1,5

20 Nm + 90 weiterdrehen

selbstsichernd

nach jeder Demontage ersetzen

6 -

Schraube

50 Nm + 90 weiterdrehen

nach jeder Demontage ersetzen

7 -	Aggregateträger

8 -

Mutter

M12 x 1,5

20 Nm + 90 weiterdrehen

selbstsichernd

nach jeder Demontage ersetzen

9 -	Radlagergehäuse rechts

10 -	Wärmeschutzblech

11 -	Torx-Schraube

6 Nm

selbstschneidend

12 -	Elektrische Leitung
