Volkswagen Touran Reparaturanleitung :: Montageübersicht für elektro-mechanisches Lenkgetriebe, Linkslenker (Generation 3) Modelljahr 2009 bis Modelljahr 2010

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Elektromechanisches Lenkgetriebe, Linkslenker Modelljahr 2009 bis Modelljahr 2010 / Montageübersicht für elektro-mechanisches Lenkgetriebe, Linkslenker (Generation 3) Modelljahr 2009 bis Modelljahr 2010

  Vorsicht!

Wenn das Kreuzgelenk vom Lenkgetriebe getrennt ist, dürfen folgende Arbeiten nicht durchgeführt werden:
Zündung einschalten
Lenkgetriebe drehen
Lenksäule drehen
Diese Punkte müssen unbedingt beachtet werden, da dies sonst zu irreparablen Schäden führen kann.

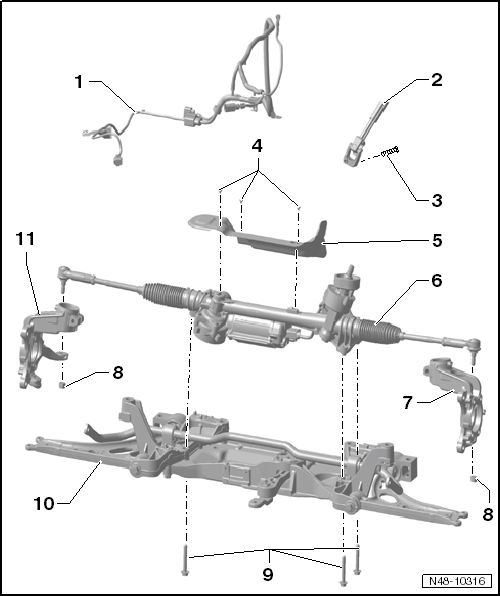

Montageübersicht für elektro-mechanisches Lenkgetriebe, Linkslenker (Generation 3) Modelljahr 2009 bis Modelljahr 2010

1 -  Elektrische Leitung
2 -  Kreuzgelenk
3 -  Schraube
M8 x 35
30 Nm
nach jeder Demontage ersetzen
4 -  Torxschraube
6 Nm
selbstschneidend
5 -  Abschirmblech
6 -  Servolenkgetriebe
mit Steuergerät für Lenkhilfe -J500-
mit Motor für elektromechanische Servolenkung -V187-
mit Lenkmomentgeber -G269-
mit Lenkwinkelgeber -G85-
kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden
aus- und einbauen → Kapitel
7 -  Radlagergehäuse links
8 -  Mutter
M12 x 1,5
20 Nm + 90 weiterdrehen
selbstsichernd
nach jeder Demontage ersetzen
9 -  Schraube
50 Nm + 90 weiterdrehen
nach jeder Demontage ersetzen
10 -  Aggregateträger
11 -  Radlagergehäuse rechts
