Volkswagen Touran Reparaturanleitung :: Motorsteuergerät -J623- aus- und einbauen, Golf Plus, Touran

Wenn Sie das Motorsteuergerät ersetzen wollen, schließen Sie den Fahrzeugdiagnosetester an und führen Sie die Geführte Funktion "Steuergerät ersetzen" durch.
Ausbauen
Schalten Sie die Zündung aus.
Bauen Sie die Scheibenwischerarme und die Wasserkastenabdeckung aus → Elektrische Anlage; Rep.-Gr.92.
Bauen Sie die Wasserkasten-Stirnwand aus → Karosserie-Montagearbeiten; Rep.-Gr.50.

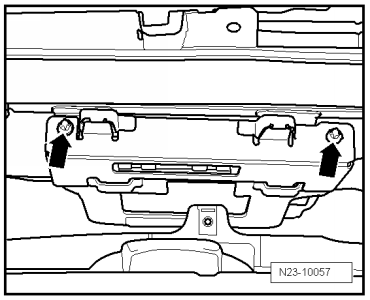

Lösen Sie die Befestigungsschrauben -Pfeile- der Steuergeräteabdeckung.

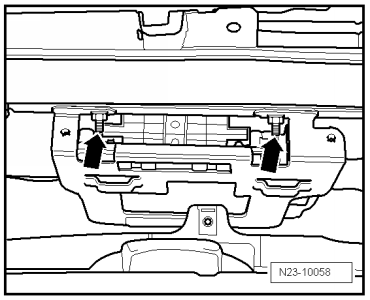

Lösen Sie anschließend die Befestigungsmuttern -Pfeile- der Steuergerätehalterung.
  Motorsteuergerät -J623- aus- und einbauen, Golf Plus, Touran
Entriegeln Sie die Stecker vom Motorsteuergerät und ziehen Sie sie ab.
  Motorsteuergerät -J623- aus- und einbauen, Golf Plus, Touran

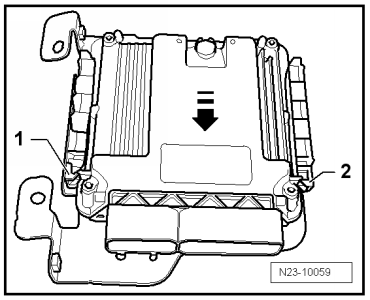

Drücken Sie die Verriegelung -1- und -2- nach außen. Ziehen Sie dann das Motorsteuergerät in -Pfeilrichtung- von der Steuergerätehalterung ab.
Einbauen
Schieben Sie das Motorsteuergerät auf die Steuergerätehalterung, bis es in die Verriegelung einrastet.
Schließen Sie die Stecker am Motorsteuergerät an und verriegeln Sie sie.
  Motorsteuergerät -J623- aus- und einbauen, Golf Plus, Touran
Schrauben Sie die Befestigungsschrauben -Pfeile- mit 10 Nm fest.
  Motorsteuergerät -J623- aus- und einbauen, Golf Plus, Touran
Schrauben Sie die Befestigungsschrauben -Pfeile- mit 5 Nm fest.
Bauen Sie die Wasserkasten-Stirnwand ein → Karosserie-Montagearbeiten; Rep.-Gr.50.
Bauen Sie die Scheibenwischerarme und die Wasserkastenabdeckung ein → Elektrische-Anlage; Rep.-Gr.92.
  Motorsteuergerät -J623- aus- und einbauen, Golf Plus, Touran
