Montageübersicht

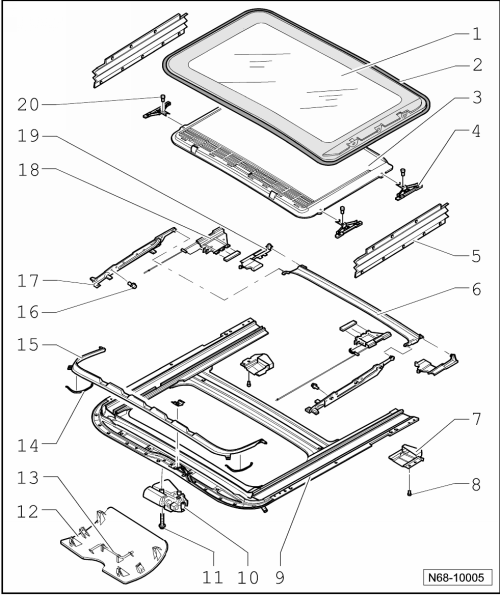

1 -	Glasdeckel für Schiebe-/Ausstelldach (Einscheiben-Sicherheitsglas)

Glasdeckel für Schiebe-/Ausstelldach ausbauen → Kapitel

Glasdeckel für Schiebe-/Ausstelldach einbauen → Kapitel

Glasdeckel für Schiebe-/Ausstelldach einstellen → Kapitel

2 -	Deckeldichtung

Deckeldichtung ersetzen → Kapitel

3 -	Sonnenschutz

Sonnenschutz aus- und einbauen → Kapitel

4 -

Gleiter

für den Sonnenschutz

5 -	Faltenbalg

zur Abdeckung der Kulissenführung

6 -	Wasserrinne

wird zusammen mit der Kulissenführung ausgebaut

7 -

Endstück

zur Abdichtung Butyl-Klebe-Dichtschnur AKL 450 005 05 verwenden

8 -

Schraube

9 -	Montageeinheit

Montageeinheit ausbauen → Kapitel

U-Rahmen (mit Führungskanälen) im Bedarfsfall sind die Führungskanäle ausschließlich mit dem Spezialfett G 000 450 02 zu fetten, da sonst die Funktionen nicht gewährleistet sind.

10 -	Elektrischer - Antrieb

ausbauen → Kapitel

Antrieb (Nullstellung) einstellen → Kapitel

11 -

Schraube

für den Antrieb

12 -

Abdeckung

für den Antrieb

13 -	Sechskantschlüssel für Notbetätigung

Ist in der Abdeckung für E-Antrieb eingeclipst

entfällt ab 11.2004

14 -

Feder

dient zum Aufstellen des Windabweisers

15 -	Windabweiser

ausbauen → Kapitel

16 -	Torx-Schraube

4,5 Nm

17 -	Kulissenführung

wird zusammen mit der Wasserrinne ausgebaut

18 -	Führung hinten

Wird zusammen mit der Wasserrinne und der Kulissenführung ausgebaut

19 -	Verbindungselement

verbindet die Wasserrinne mit der Kulissenführung

20 -	Senkschraube (mikroverkapselt)

nach Demontage immer neue Senkschrauben verwenden

3,5 Nm
