Volkswagen Touran Reparaturanleitung :: Montage von Einzelleitungsabdichtungen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Leitungen / Leitungsstrang-und Steckerreparatur / Montage von Einzelleitungsabdichtungen

Hinweis

Einzelleitungsabdichtungen verhindern das Eindringen von Wasser und Schmutz in das Kontaktgehäuse. Sie werden z. B. im Motorraum verbaut und sind nach einer Reparatur grundsätzlich wieder einzubauen.

Serienmäßig ist die Einzelleitungsabdichtung zusammen mit dem Kontakt an der Leitung angecrimpt, dies ist bei Reparaturleitungen nicht der Fall. Vor dem Quetschen der Reparaturleitung müssen Sie also erst die Einzelleitungsabdichtung auf die Leitung schieben.

Einzelleitungsabdichtungen müssen unbedingt mit dem Leitungsquerschnitt der verwendeten Reparaturleitung zusammenpassen. Der Außendurchmesser der Einzelleitungsabdichtung richtet sich nach dem Kammerdurchmesser des Kontaktgehäuses. Führen Sie die Montage nur mit dem passenden Montagewerkzeug durch.

Montage der Einzelleitungsabdichtung:

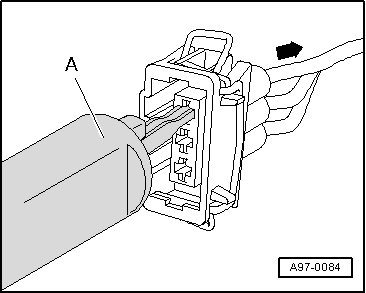

-	Klinken Sie mit dem passenden Entriegelungswerkzeug -A- die Kontaktverrastung aus und ziehen Sie anschließend die Leitung mit der Einzelleitungsabdichtung nach hinten -Pfeil- aus dem Kontaktgehäuse heraus.

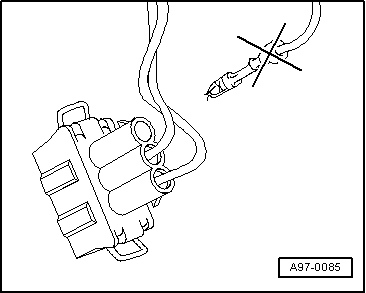

-	Schneiden Sie den alten Kontakt mit der Einzelleitungsabdichtung vom fahrzeugeigenen Leitungsstrang ab.

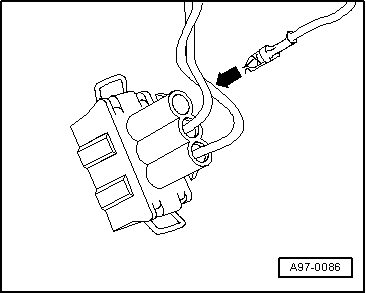

-	Schieben Sie die Reparaturleitung mit dem neuen Kontakt in die entsprechende Kammer des Kontaktgehäuses ein, bis er verrastet.

-	Stecken Sie die Einzelleitungsabdichtung -A- auf das freie Ende der Reparaturleitung auf.

Hinweis

Der kleine Durchmesser der Einzelleitungsabdichtung muss dabei zum Kontaktgehäuse zeigen.

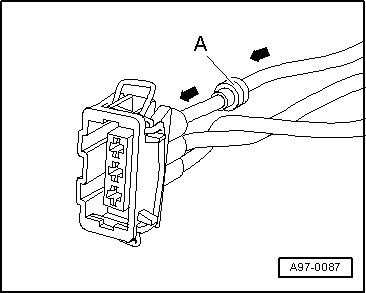

-	Schieben Sie die Einzelleitungsabdichtung -A- auf der Reparaturleitung bis zum Kontaktgehäuse.

-	Schieben Sie die Einzelleitungsabdichtung -A- mit dem entsprechenden Montagewerkzeug -B- bis zum Anschlag in das Kontaktgehäuse ein.

-	Kürzen Sie die Reparaturleitung und die Einzelleitung des fahrzeugeigenen Leitungsstrangs entsprechend Ihren Bedürfnissen mit der Abisolierzange -VAS 1978/3-.

-	Verquetschen Sie die abisolierten Enden von Reparaturleitung- und Einzelleitung des fahrzeugeigenen Leitungsstrangs mit der Crimpzange und einem Quetschverbinder, wie im Kapitel "Leitungsunterbrechungen mit einzelner Reparaturstelle" → Kapitel beschrieben.
