Ausbauen

-	Schalten Sie die Zündung aus.

Fahrzeuge mit CD-Wechsler:

-	Bauen Sie den CD-Wechsler aus → Kommunikation; Rep.-Gr.91.

alle Fahrzeuge:

-	Ziehen Sie, je nach Fahrzeugausstattung, das Ablagefach -1- bzw. die Ablage -2- aus der Mittelkonsole heraus.

-	Öffnen Sie den Becherhalter und drehen Sie die Schraube -1- heraus (1,5 Nm).

-	Drücken Sie (z.B. mit einem Stahllineal) an der Oberseite vom Becherhalter -Pfeile-, die zwei Rastnasen -2- nach oben.

-	Ziehen Sie den Becherhalter aus der Mittelkonsole heraus.

Mittelarmlehne, Ausstattungsversionen

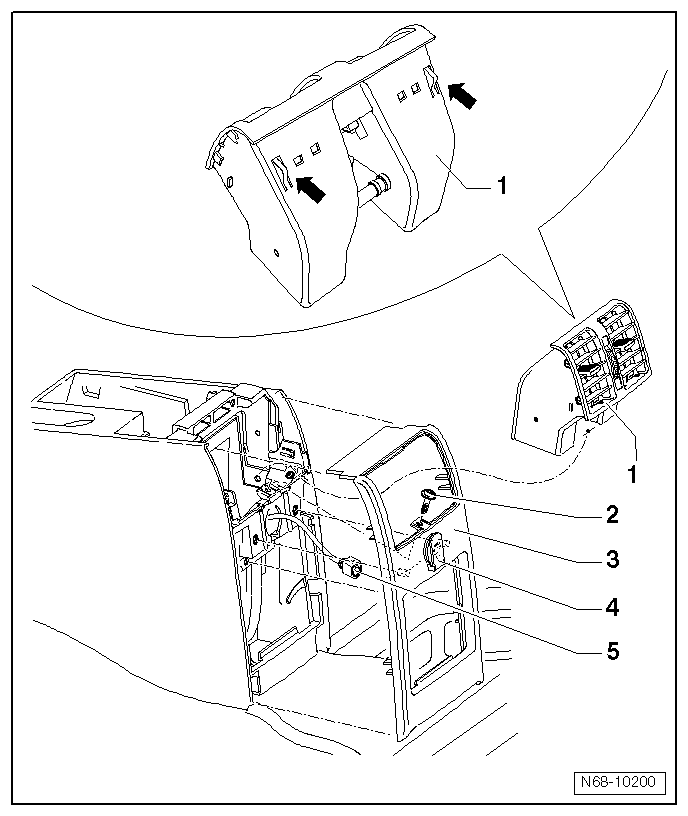

-	Betätigen Sie, durch die geöffnete Armlehne, die zwei Verrastungen -Pfeile- und ziehen Sie den Ausströmer -1- aus der Mittelkonsole heraus.

-	Drehen Sie die Schraube -2- heraus (1,5 Nm) und lösen Sie die Blende -3- aus der Mittelkonsole.

-	Trennen Sie den Leitungsstrang -5- von der Steckdose -4-.

Mittelarmlehne, Ausstattungsversionen

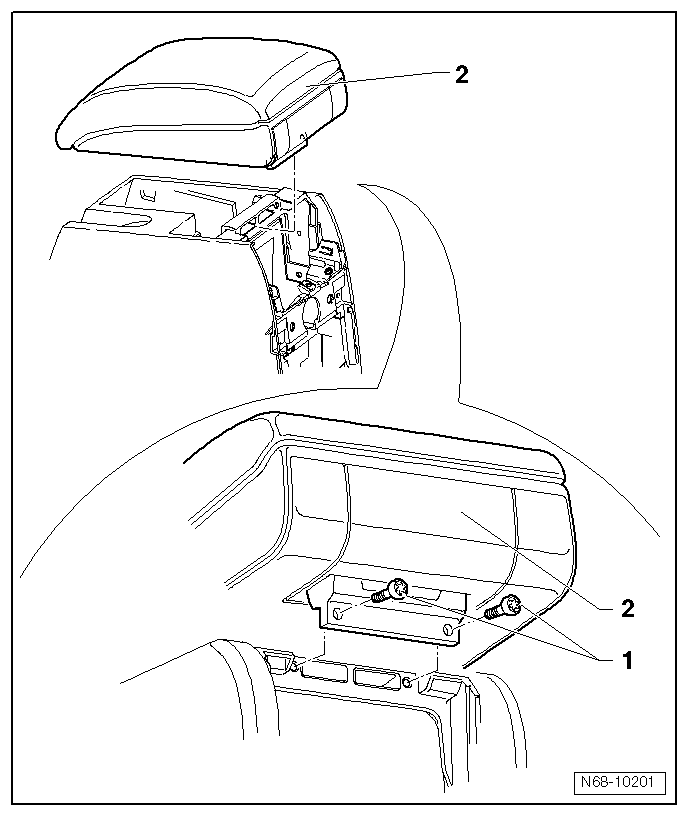

-	Drehen Sie die zwei Schrauben -1- heraus (6 Nm) und lösen Sie die Mittelarmlehne -2- von der Mittelkonsole.

Mittelarmlehne, Ausstattungsversionen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
