Volkswagen Touran Reparaturanleitung :: Übersicht über die Steckverbindung am USB-Anschluss

Volkswagen Touran Reparaturanleitung / Kommunikation / USB Anschluss für USB-Sticks und MP3-Player / Übersicht über die Steckverbindung am USB-Anschluss

1 -	Data In, (hier Ausgang)

2 -	Data Clock

3 -	Spannungsversorgung, Klemme 31

4 -	Data Out, (hier Eingang)

5 -	nicht belegt

6 -	Spannungsversorgung, Klemme 30

7 -	Audiosignal NF rechts, plus

8 -	Steuerleitung, plus, geschaltet vom Radio

9 -	Audiosignal NF, minus

10 -	Audiosignal NF links, plus

11 -	nicht belegt

12 -	nicht belegt

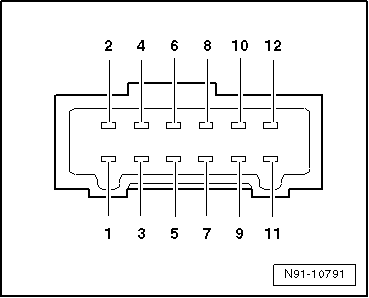

Übersicht über die Steckverbindung am USB-Anschluss
