Volkswagen Touran Reparaturanleitung :: LSU Lambdasonde ( 6 polig ) ersetzen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Leitungen / Lambdasonde ersetzen / LSU Lambdasonde ( 6 polig ) ersetzen

Hinweis

Sofern erforderlich der Einheitssonde beiliegende Anbauteile, Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.

Die Leitungen dürfen nicht gecrimpt oder geschnitten werden, da sonst die Funktion der Lambdasonde beeinträchtigt wird.

-	Bauen Sie die alte Lambdasonde aus.

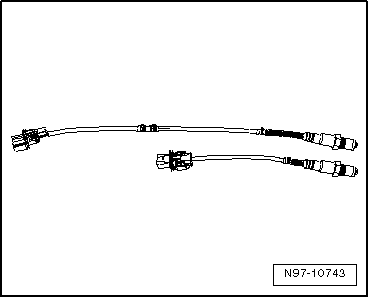

-	Legen Sie die beiden Lambdasonden nebeneinander, sodass die Sensorgehäuse auf einer Höhe sind.

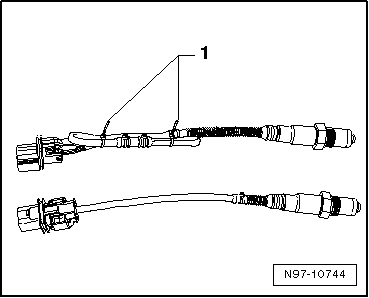

-	Überlänge der Einheitssonde (ca. 50 - 250 mm) durch Zurückbinden auf länge der defekten Sonde und mit Kabelbindern fixieren -1-.

-	Bauen Sie die neue Lambdasonde in das Fahrzeug ein.
