Volkswagen Touran Reparaturanleitung :: Lenkstockkombinationsschalter -E595- aus- und einbauen (Hersteller Kostal)

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Lenkstockschalter / Lenkstockkombinationsschalter -E595- aus- und einbauen (Hersteller Kostal)


Vorsicht!
Der Aus- und Einbau einzelner Bauteile des Lenkstockschalters muss in der vorgeschriebenen Reihenfolge erfolgen → Kapitel.
Ausbauen:
Lenkrad ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.69.
Lenksäulenverkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

Steuergerät für Lenksäulenelektronik -J527- ausbauen → Kapitel.

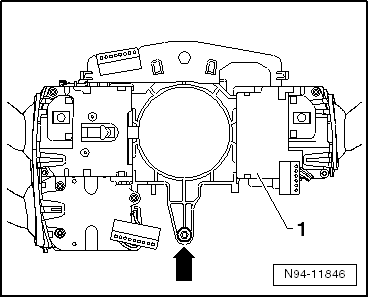

Befestigungsschraube -Pfeil- herausdrehen und den kompletten Lenkstockkombinationsschalter -E595--1- gerade nach hinten vom Grundträger für Lenkstockschalter abziehen.
Einbauen:
Lenkstockkombinationsschalter -E595- gerade auf die Führungen am Grundträger für Lenkstockschalter aufschieben.
Befestigungsschraube -Pfeil- hineindrehen.
Alle Bauteile sinngemäß in umgekehrter Reihenfolge anbauen.
  Lenkstockkombinationsschalter -E595- aus- und einbauen (Hersteller Kostal)

Grundträger für Lenkstockschalter

Der Aus- und Einbau des Grundträgers für Lenkstockschalter ist herstellerabhängig unterschiedlich.
Grundträger für Lenkstockschalter aus- und einbauen (Hersteller Valeo) → Kapitel.
Grundträger für Lenkstockschalter aus- und einbauen (Hersteller Kostal) → Kapitel.
