Volkswagen Touran Reparaturanleitung :: Lenkstockverkleidung aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Lenkstockverkleidung aus- und einbauen

Ausbauen

-	Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage; Rep.-Gr.27

-	Bauen Sie die Airbageinheit Fahrerseite aus → Kapitel.

-	Bauen Sie das Lenkrad aus → Fahrwerk, Achsen, Lenkung; Rep.-Gr.48.

Hinweis

Die Ablage, Fahrerseite, ist in der Abbildung teilweise nicht dargestellt. Der Ausbau ist nicht erforderlich.

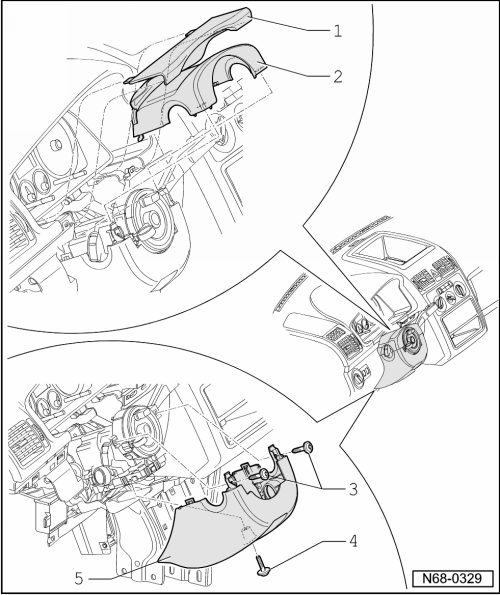

-	Lösen Sie die Spaltabdeckung -1- und die obere Lenkstockverkleidung -2- aus den Aufnahmen.

-	Drehen Sie die zwei Schrauben -3- heraus (3,5 Nm).

-	Lösen Sie den Feststellhebel der Lenkradverstellung.

-	Drehen Sie die Schraube -4- heraus (3,5 Nm).

-	Lösen Sie die untere Lenkstockverkleidung -5- aus den Aufnahmen.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
