Volkswagen Touran Reparaturanleitung :: Leitungsunterbrechung mit einzelner Reparaturstelle

Reparaturstelle mit einzelnem Quetschverbinder

Legen Sie die zur Reparatur vorgesehene Leitung frei (ca. 20 cm zu beiden Seiten der Reparaturstelle).
Falls nötig, entfernen Sie die Umwicklung des Leitungsstrangs unter Verwendung des Klappmessers.
  Leitungsunterbrechung mit einzelner Reparaturstelle
Schneiden Sie das beschädigte Stück der Leitung mit der Abisolierzange -VAS 1978/3- heraus.
  Hinweis

Werden die beiden Enden der fahrzeugeigenen Einzelleitung durch das Ausschneiden des beschädigten Leitungsstücks zu kurz für eine Reparatur mit einem einzelnen Quetschverbinder, setzen Sie ein entsprechend langes Stück Reparaturleitung mit zwei Quetschverbindern ein → Kapitel.
  Leitungsunterbrechung mit einzelner Reparaturstelle
Isolieren Sie die Leitungsenden mit der Abisolierzange 6 - 7 mm ab.
  Leitungsunterbrechung mit einzelner Reparaturstelle

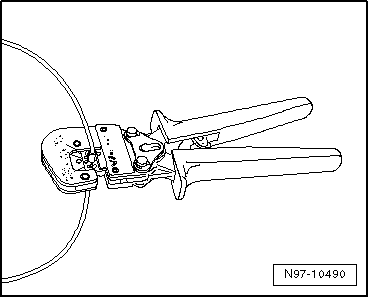

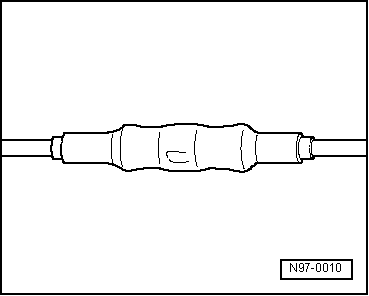

Schieben Sie den Quetschverbinder auf die beiden abisolierten Leitungsenden der fahrzeugeigenen Einzelleitung und verquetschen Sie ihn mit der Crimpzange.
  Hinweis

Achten Sie unbedingt darauf, dass Sie die richtige Quetschmulde für den verwendeten Quetschverbinder benutzen → Kapitel.
Die Isolierung der Leitung darf nicht mitgequetscht werden.
Nach dem Quetschen muss der Quetschverbinder mit dem Heißluftgebläse geschrumpft werden, um das Eindringen von Feuchtigkeit zu verhindern.
Setzen Sie den Schrumpfaufsatz für Heißluftgebläse -VAS 1978/15- auf das Heißluftgebläse, 220 V/ 50 Hz -VAS 1978/14-.
  Leitungsunterbrechung mit einzelner Reparaturstelle

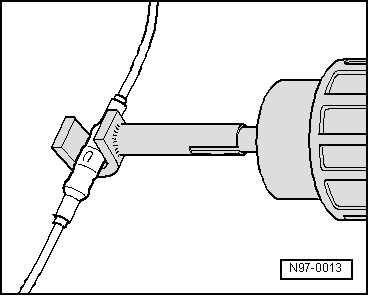

Erhitzen Sie den Quetschverbinder mit dem Heißluftgebläse in Längsrichtung von der Mitte nach außen, bis er vollständig abgedichtet ist und der Klebstoff an den Enden austritt.

Vorsicht!
Achten Sie beim Schrumpfen der Quetschverbinder darauf, dass mit der heißen Düse vom Heißluftgebläse keine anderen Leitungen, Kunststoffteile oder Dämmmaterial beschädigt werden.
Beachten Sie unbedingt die Bedienungsanleitung des Heißluftgebläses!
  Hinweis

  Leitungsunterbrechung mit einzelner Reparaturstelle

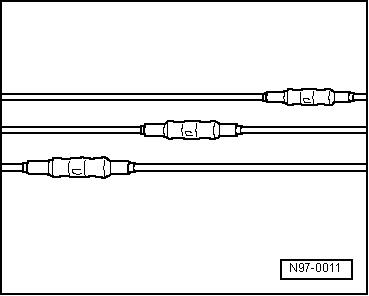

Achten Sie darauf, dass bei mehreren zu reparierenden Leitungen die Quetschverbinder nicht direkt nebeneinanderliegen. Damit der Umfang des Leitungsstrangs nicht zu groß wird, ordnen Sie die Quetschverbinder etwas versetzt an.
Falls die Reparaturstelle vorher umwickelt war, muss diese Stelle nach der Reparatur mit gelbem Isolierband neu umwickelt werden.
Befestigen Sie den reparierten Leitungsstrang ggf. mit einem Kabelbinder, um Klappergeräusche im Fahrbetrieb zu vermeiden.
  Leitungsunterbrechung mit einzelner Reparaturstelle
