Keilrippenriemenscheibe mit Freilauf aus- und einbauen, Hersteller: Valeo

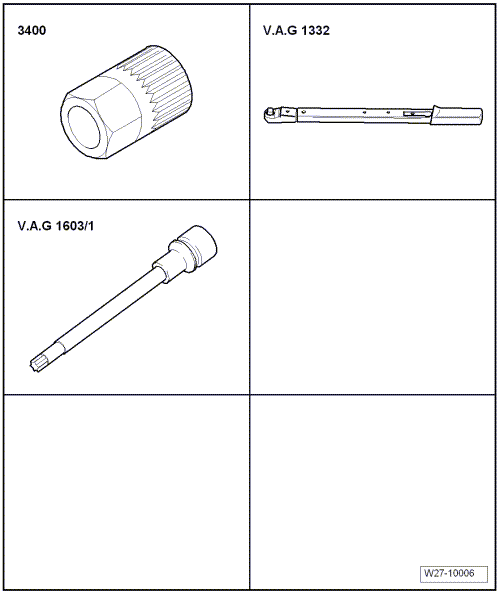

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Vielzahnadapter -VAS 3400-
Drehmomentschlüssel -V.A.G 1332-
TORX-Schraubendrehereinsatz -V.A.G 1603/1-


Ausbauen:
Drehstromgenerator ausbauen → Kapitel.
Generator an den Befestigungspunkten in einen Schraubstock einspannen.
Abschirmkappe von der Keilrippenriemenscheibe mit Freilauf abnehmen.

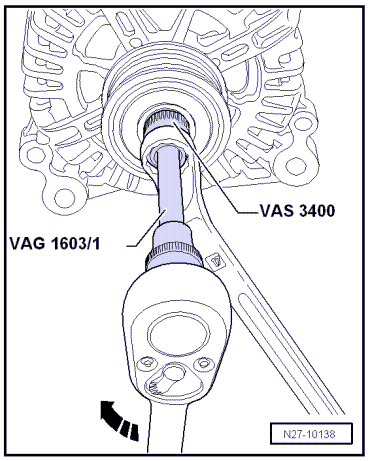

Vielzahnadapter -VAS 3400- mit einem Ringschlüssel Schlüsselweite 17 mm in die Keilrippenriemenscheibe mit Freilauf des Generators einsetzen.

TORX-Schraubendrehereinsatz -V.A.G 1603/1- in die Generatorwelle stecken.
Generatorwelle festhalten und die Keilrippenriemenscheibe mit Freilauf mit einem Ringschlüssel durch Linksdrehen lösen.
Keilrippenriemenscheibe mit Freilauf mit der Hand festhalten. Antriebswelle des Generators drehen, bis Sie die Keilrippenriemenscheibe mit Freilauf abnehmen können.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:
Keilrippenriemenscheibe mit Freilauf zunächst mit der Hand, bis zum Anschlag, auf die Antriebswelle des Generators schrauben.

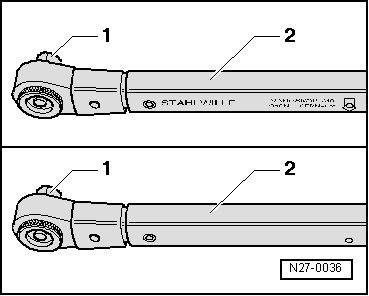

Der Drehmomentschlüssel -V.A.G 1332- muss für die Montage der Keilrippenriemenscheibe mit Freilauf wie folgt umgebaut werden:
  Keilrippenriemenscheibe mit Freilauf aus- und einbauen, Hersteller: Valeo
Steckeinsatz -1- entriegeln und vom Griffteil -2- abziehen.
Griffteil -2- des Drehmomentschlüssels um 180 drehen und in den Steckeinsatz wieder einsetzen.
Drehrichtung des Drehmomentschlüssels am Steckeinsatz auf links stellen.
  Keilrippenriemenscheibe mit Freilauf aus- und einbauen, Hersteller: Valeo

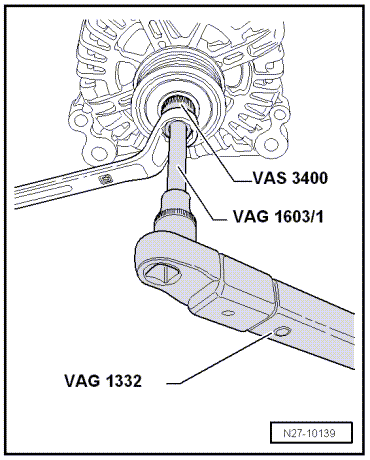

TORX-Schraubendrehereinsatz -V.A.G 1603/1- in die Generatorwelle stecken.
Den Vielzahnadapter -VAS 3400- mit dem Ringschlüssel, Schlüsselweite 17 mm, gegenhalten.
Keilrippenriemenscheibe mit Freilauf durch Linksdrehen der Antriebswelle des Generators mit dem Drehmomentschlüssel -V.A.G 1332- festziehen.
Schraubverbindung M10 Keilrippenriemenscheibe mit Freilauf an Drehstromgenerator mit 80 Nm anziehen.
  Keilrippenriemenscheibe mit Freilauf aus- und einbauen, Hersteller: Valeo
