Volkswagen Touran Reparaturanleitung :: Kühlmittelregler aus- und einbauen

Kühlmittelregler aus- und einbauen

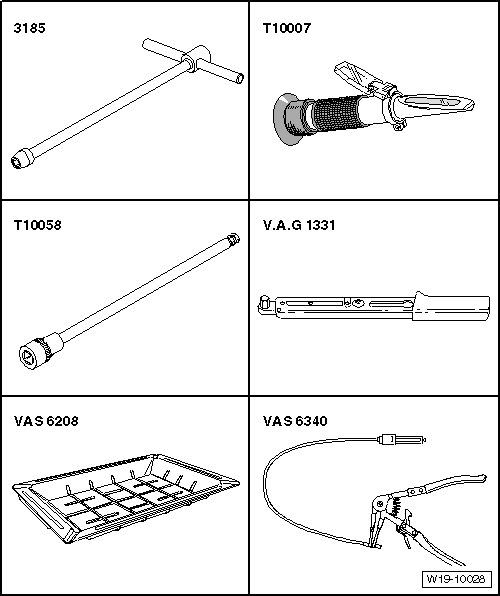

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Gelenkschlüssel Schlüsselweite 10 -3185-

Refraktometer -T10007-

Steckeinsatz -T10058-

Drehmomentschlüssel -V.A.G 1331/-

Auffangwanne für Werkstattkräne -VAS 6208-

Schlauchklemmenzange -VAS 6340-

Ausbauen

Hinweis

Dichtungen und Dichtringe ersetzen.

-	Kühlmittel ablassen → Kapitel.

-	Schrauben -Pfeile- herausdrehen.

-	Kühlmittelschlauch -3- frei legen.

-	Elektrische Steckverbindung -1- am Ladedruckgeber -G31-/ Ansauglufttemperaturgeber -G42- trennen und Ladeluftrohr rechts abnehmen.

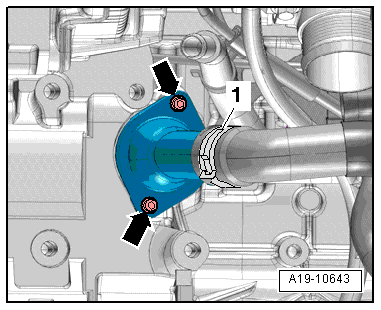

-	Kühlmittelschlauch vom Anschlussstutzen abbauen, dazu Schlauchschelle -1- lösen.

-	Befestigungsschrauben -Pfeile- des Anschlussstutzens mit Gelenkschlüssel Schlüsselweite 10 -3185- lösen und mit Steckeinsatz -T10058- herausschrauben, Anschlussstutzen mit Kühlmittelregler -1- abnehmen.

-	Kühlmittelregler -2- etwa 15 im Uhrzeigersinn -Pfeil- drehen und aus dem Anschlussstutzen herausnehmen.

-	O-Ring -1- abnehmen.

Einbauen

Anzugsdrehmoment → Kapitel.

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

Hinweis

Ersetzen Sie den O-Ring.

Schlauchstutzen sowie Luftführungsrohre und -Schläuche müssen vor dem Montieren frei von Öl und Fett sein.

Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen → Elektronischer Teilekatalog (ETKA).

-	Dichtfläche für O-Ring reinigen und glätten.

-	O-Ring mit Kühlmittel benetzen.

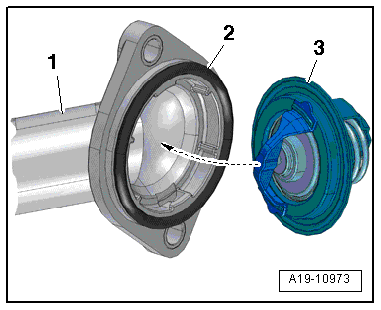

-	Kühlmittelregler -3- mit O-Ring -2- in die Führung am Anschlussstutzen -1- einsetzen.

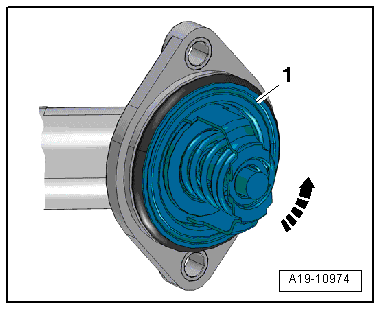

-	Kühlmittelregler -1- bis zum Anschlag im Gegenuhrzeigersinn -Pfeil- drehen.

-	Ladeluftrohr einbauen.

-	Golf, Golf Plus, Passat: Verbindungsschläuche mit Schraubschellen einbauen → Rep.-Gr. 21 "Aufladung".

-	Polo: Verbindungsschläuche mit Schraubschellen einbauen → Kapitel.

-	Kühlmittel auffüllen → Kapitel.

Kühlmittelregler prüfen

-	Ausgebauten Kühlmittelregler im Wasserbad erwärmen.

Öffnungsbeginn

Öffnungsende

Öffnungshub

etwa 92 C

etwa 107 C ¹⁾

mindestens 7 mm

¹⁾ nicht prüfbar.
