Volkswagen Touran Reparaturanleitung :: Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Getriebe mech. - Betät., Diffsperre / Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)

Unterscheidungsmerkmal der Fahrzeuge; die Kontur der Scheinwerfer wurde mehrfach geändert.
In diesem Zusammenhang ist die Anschraubfläche der Kotflügel, welche zur Aufnahme der Adapter für die Abfangvorrichtung -10-222A- benötigt wird, geändert.
Deshalb wurden die Adapter angepasst.

Bitte beachten Sie unbedingt die unterschiedlichen Adapter.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

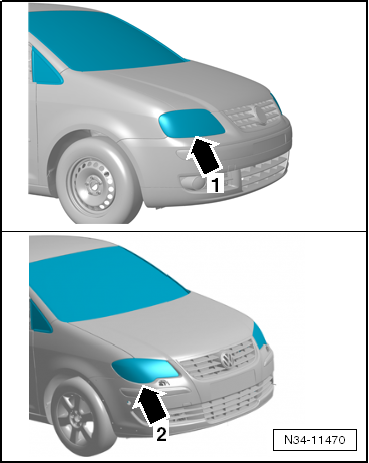

Bis 11.06: Kleine Scheinwerfer -Pfeil 1-: Adapter -10-222A/22- → Abb..
  Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)

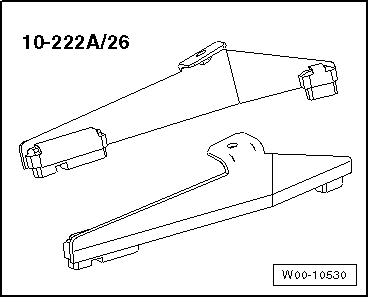

Ab 11.06 bis 05.10: Große Scheinwerfer mit Rundung -Pfeil 2-: Adapter -10-222A/26- → Abb..
  Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)

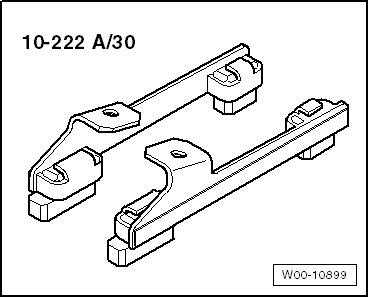

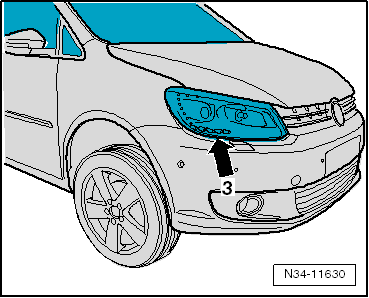

Ab 06.10: Große Scheinwerfer ohne Rundung -Pfeil 3-Adapter -10-222A/30- → Abb..
  Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)
Adapter -10-222A/30- → Abb..
  Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)

Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)

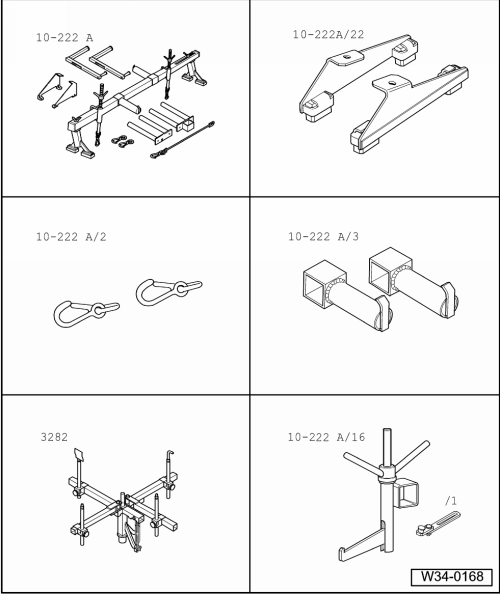

Abfangvorrichtung -10-222A-
Große Scheinwerfer mit Rundung Zusatzhaken- 10-222A/2-
Große Scheinwerfer ohne Rundung: 3 x Schäkel -10-222A/12-
Adapter -10-222A/3-
Adapter -10-222A/16-
Getriebeaufnahme -3282-




Getriebe aus- und einbauen (ausgenommen Fahrzeuge mit 1,4 L - Motor)

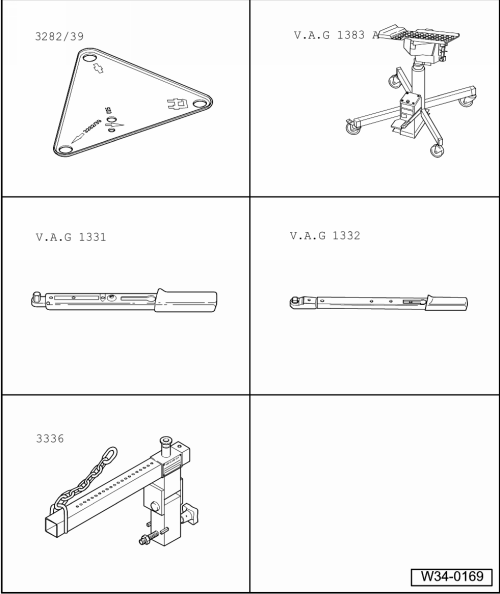

Justierplatte -3282/39-
Aufnahmeelemente für Getriebe, (beim Aufsetzen der Justierplatte auf Getriebeaufnahme bestimmen)
Motor- und Getriebeheber -V.A.G 1383A-
Drehmomentschlüssel -V.A.G 1331-
Drehmomentschlüssel -V.A.G 1332-
Getriebe-Anhängevorrichtung -3336- zum Transport des Getriebes
Schmierfett für Kupplungsscheibensteckverzahnung -G 000 100-
Fett für Schaltbetätigung über den → Elektronischen Teilekatalog (ETKA) zuordnen.
