Volkswagen Touran Reparaturanleitung :: Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen

Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Druckplatte -VW 401-
Druckplatte -VW 402-
Druckstempel -VW 408 A-
Druckstempel -VW 411-
Rohrstück -VW 416 B-
Druckscheibe -VW 447 H-




Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen

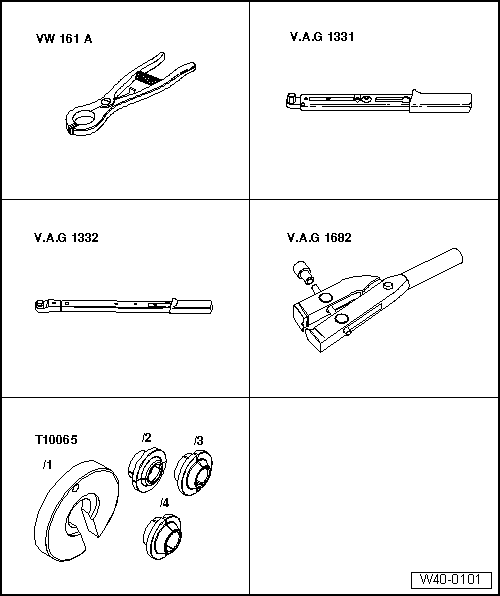

Sprengringzange -VW 161 A-
Drehmomentschlüssel -V.A.G 1331-
Drehmomentschlüssel -V.A.G 1332-
Spannzange -V.A.G 1682-
Montagevorrichtung -T10065-




Mehrzweckwerkzeug -VW 771-
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen
Abziehvorrichtung -T10382-
Gleichlaufgelenk außen ausbauen
Gelenkwelle mit Schutzbacken in Schraubstock einspannen.
Faltenbalg zurückstülpen.
Abziehvorrichtung -T10382- so einrichten, dass die glatte Seite der Abziehplatte -T10382/1- zu den Spindeln -T10382/2- zeigt.
Abziehvorrichtung -T10382- komplett mit dem Mehrzweckwerkzeug -VW 771- zusammenbauen.
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen
Gleichlaufgelenk mit der Abziehvorrichtung -T10382- und dem Mehrzweckwerkzeug -VW 771- von der Gelenkwelle abziehen.
1 -  Abziehplatte -T10382/1-
2 -  Spindeln -T10382/2-
Gleichlaufgelenk außen auftreiben
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen
Einbaulage der Tellerfeder und des Anlaufringes am Außengelenk
1 -  Tellerfeder
2 -  Anlaufring
Neuen Sicherungsring einbauen.
Gegebenenfalls neue Gelenkschutzhülle auf die Gelenkwelle schieben.
Mit Plastikhammer auf die Welle auftreiben, bis Sicherungsring einrastet.
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen

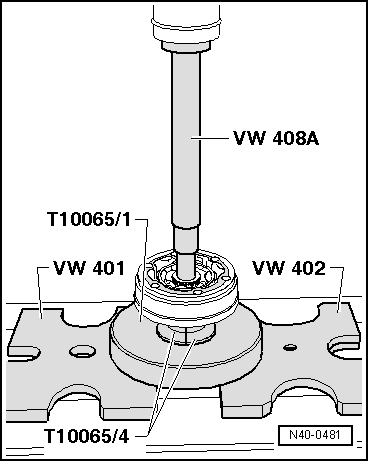

Gleichlaufgelenk innen abpressen
Zusammenbauen
1 -  Tellerfeder
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen
Einbaulage der Tellerfeder am Innengelenk
1 -  Tellerfeder
2 -  Anlaufring
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen

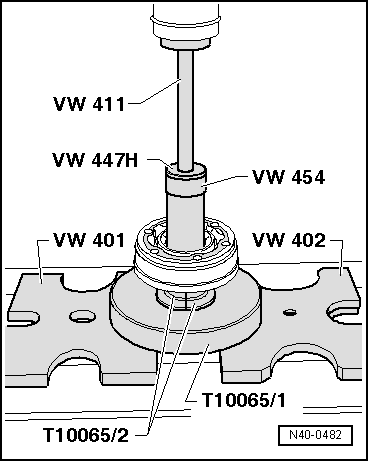

Gleichlaufgelenk innen aufpressen
  Hinweis

Fase am Innendurchmesser der Kugelnabe (Verzahnung) muss zum Anlagebund der Gelenkwelle zeigen.
Spannzange-V.A.G 1682- wie in Abbildung gezeigt ansetzen. Dabei ist zu beachten, dass die Schneiden der Zange in den Ecken -Pfeile B- des Schlauchbinders anliegen.
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen
Klemmschelle am Außengelenk spannen
Klemmschelle durch Drehen der Spindel mit einem Drehmomentschlüssel spannen (Zange dabei nicht verkanten.)
  Hinweis

Aufgrund des harten Werkstoffes (gegenüber Gummi) der Gelenkschutzhülle und der dadurch erforderlichen Edelstahl-Klemmschelle, kann diese nur mit Spannzange -V.A.G 1682- gespannt werden.
Anzugsdrehmoment: 25 Nm.
Drehmomentschlüssel -C- mit Einstellbereich 5...50 Nm verwenden (z. B. Drehmomentschlüssel -V.A.G 1331-).
Darauf achten, dass das Gewinde der Spindel -A- der Zange leichtgängig ist. Ggf. mit MOS 2 Schmierfett schmieren.
Bei Schwergängigkeit, z. B. Verschmutzung des Gewindes, wird die erforderliche Spannkraft der Klemmschelle bei dem vorgegebenem Anzugsdrehmoment nicht erreicht.
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen
Klemmschelle am kleinen Durchmesser spannen
  Gelenkwelle mit Gleichlaufgelenk VL90 und VL100 zerlegen und zusammenbauen
