Volkswagen Touran Reparaturanleitung :: Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen

Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen

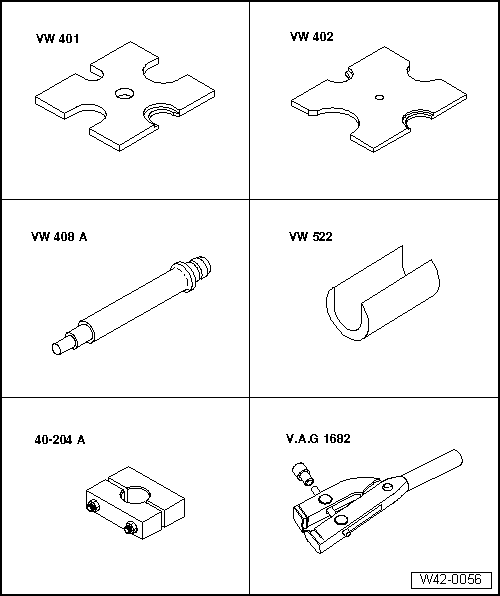

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Druckplatte -VW 401-
Druckplatte -VW 402-
Druckstempel -VW 408 A-
Abstützhülse -VW 522-
Spanner -40 - 204 A-
Spannzange -V.A.G 1682-




Drehmomentschlüssel -V.A.G 1331-
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Mehrzweckwerkzeug -VW 771-
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Abziehvorrichtung -T10382-
Gleichlaufgelenk außen ausbauen
Gelenkwelle mit Schutzbacken in Schraubstock einspannen.
Faltenbalg zurückstülpen.
Abziehvorrichtung -T10382- so einrichten, dass die glatte Seite der Abziehplatte -T10382/1- zu den Spindeln -T10382/2- zeigt.
Abziehvorrichtung -T10382- komplett mit dem Mehrzweckwerkzeug -VW 771- zusammenbauen.
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Gleichlaufgelenk mit der Abziehvorrichtung -T10382- und dem Mehrzweckwerkzeug -VW 771- von der Gelenkwelle abziehen.
1 -  Abziehplatte -T10382/1-
2 -  Spindeln -T10382/2-
Gleichlaufgelenk außen auftreiben
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Einbaulage der Tellerfeder und des Anlaufringes am Außengelenk
1 -  Tellerfeder
2 -  Anlaufring
Mit Kunststoffhammer auf die Welle auftreiben, bis Sicherungsring einrastet.
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Deckel für inneres Gelenk abtreiben
Sicherungsring ausbauen.
Beide Klemmschelle abbauen, und Gelenkschutzhülle zum Außengelenk schieben.

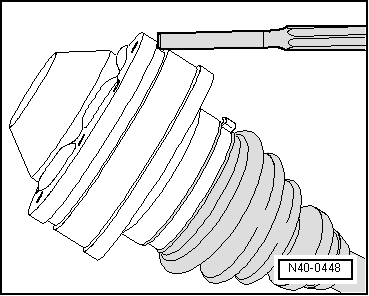

Treiben Sie die Gelenkschutzhülle mit einem Dorn ab.
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen

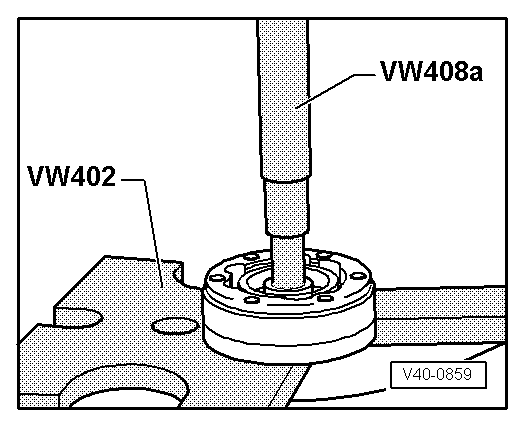

Gleichlaufgelenk innen abpressen
Zusammenbauen
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen

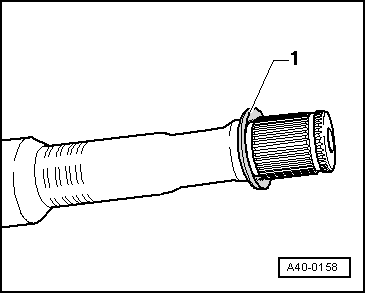

Einbaulage der Tellerfeder am Innengelenk
1 -  Tellerfeder
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen

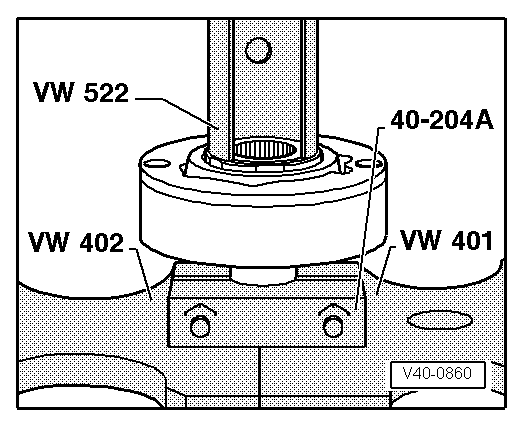

Gleichlaufgelenk innen aufpressen
Gelenk bis Anschlag aufpressen.
Sicherungsring einfedern.
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen

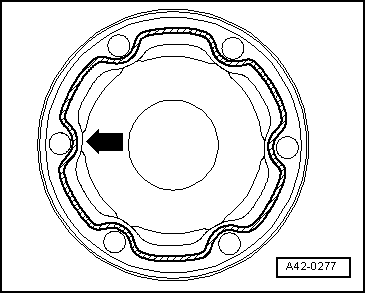

Dichtfläche des Deckels mit -D 454 300 A2- bestreichen
Dichtmittelraupe ununterbrochen mit Ø 2...3 mm im Bereich der Bohrungen innen -Pfeil- auf die saubere Fläche des Deckels auftragen.
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen

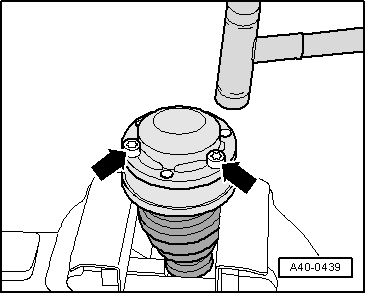

Neuen Deckel mit Schrauben -Pfeile- zu den Schraubenlöchern ausrichten.
Das Ausrichten muss sehr genau erfolgen, weil ein Ausrichten nach dem Auftreiben nicht mehr möglich ist.
Deckel mit einem Kunststoffhammer auftreiben.
Herausquellendes Dichtmittel abwischen.
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Klemmschelle am Außengelenk spannen
Spannzange-V.A.G 1682- wie in Abbildung gezeigt ansetzen. Dabei ist zu beachten, dass die Schneiden der Zange in den Ecken -Pfeile B- des Schlauchbinders anliegen.
Klemmschelle durch Drehen der Spindel mit einem Drehmomentschlüssel spannen (Zange dabei nicht verkanten.)
  Hinweis

Aufgrund des harten Werkstoffes (gegenüber Gummi) der Gelenkschutzhülle und der dadurch erforderlichen Edelstahl-Klemmschelle, kann diese nur mit Spannzange -V.A.G 1682- gespannt werden.
Anzugsdrehmoment: 25 Nm.
Drehmomentschlüssel -C- mit Einstellbereich 5...50 Nm verwenden (z. B. Drehmomentschlüssel -V.A.G 1331-).
Darauf achten, dass das Gewinde der Spindel -A- der Zange leichtgängig ist. Ggf. mit MOS 2 Schmierfett schmieren.
Bei Schwergängigkeit, z. B. Verschmutzung des Gewindes, wird die erforderliche Spannkraft der Klemmschelle bei dem vorgegebenem Anzugsdrehmoment nicht erreicht.
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
Klemmschelle am kleinen Durchmesser spannen
Gleichlaufgelenk außen prüfen → Kapitel
Gleichlaufgelenk innen prüfen → Kapitel
Gleichlaufgelenk auf Funktion prüfen →
  Gelenkwelle mit Gleichlaufgelenk VL107 zerlegen und zusammenbauen
