Volkswagen Touran Reparaturanleitung :: Frontkamera für Fahrerassistenzsysteme -R242- aus- und einbauen
| Vor dem Ausbau der "Frontkamera für Fahrerassistenzsysteme"
→ Pos.muss in jedem Fall, zum Auslesen der im Gerät
gespeicherten Codierungen, der Arbeitsablauf "Steuergerät
ersetzen" durchgeführt werden
→ Kapitel. |
| - |
Zündung und alle elektrischen Verbraucher ausschalten. |
|
|
|
| - |

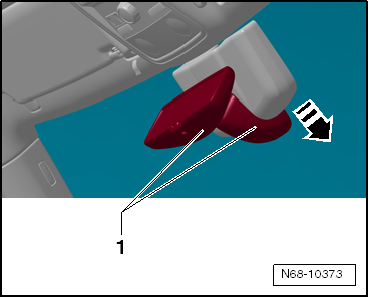

Innenspiegel -1- vorsichtig in
-Pfeilrichtung- aus der Halteplatte
schieben. |
 Hinweis
| Folgende Arbeiten unter Berücksichtigung der vorhandenen
Leitungslänge bis zum Trennen der Steckverbindung durchführen. |
|
|
|
| - |

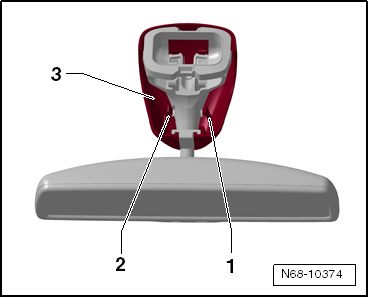

Rastlaschen -1- und
-2- nach außen drücken und
Abdeckkappe -3- vom Spiegelabziehen. |
|
|
|
| - |

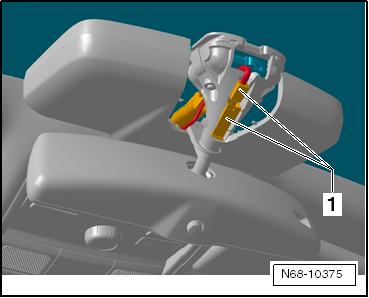

Steckverbindung -1- trennen und
Innenspiegel ablegen. |
|
|
|
| - |

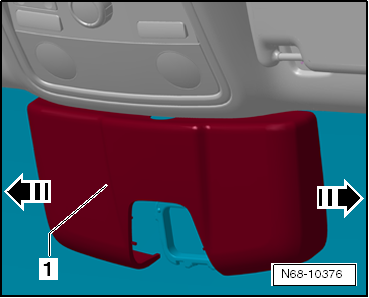

Abdeckkappappe -1- aus den
seitlichen Verrastungen -Pfeile-
lösen und abnehmen. |
| - |
Steckverbindung -1- trennen. |
|
|
|
| - |

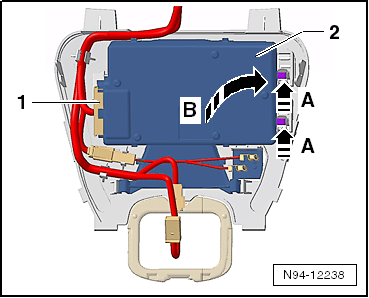

Verrastungen -Pfeile A-
betätigen und die Frontkamera für Fahrerassistenzsysteme-2-
in -Pfeilrichtung B- aus der
Abdeckung oben abnehmen. |
| Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge,
dabei Folgendes beachten: |
Hinweis
| Nach dem Einbau einer neuen Frontkamera für
Fahrerassistenzsysteme -R242- muss diese codiert werden
→ Kapitel |
|
|
|
Frontkamera für Fahrerassistenzsysteme -R242- ersetzen
| - |
Frontkamera für Fahrerassistenzsysteme -R242- ersetzen
→ Fahrzeugdiagnosetester. |
Frontkamera für Fahrerassistenzsysteme -R242- codieren
| - |
Frontkamera für Fahrerassistenzsysteme -R242- codieren
→ Fahrzeugdiagnosetester. |
Frontkamera für Fahrerassistenzsysteme -R242- kalibrieren
| Folgende Gründe machen eine Kalibrierung der Frontkamera für
Fahrerassistenzsysteme notwendig: |
| Im Ereignisspeicher liegt ein Eintrag "keine oder falsche
Grundeinstellung / Adaption" vor. |
| Die Frontkamera für Fahrerassistenzsysteme -R242- wurde
erneuert. |
| Die Frontscheibe wurde getauscht, bzw. ausgebaut. |
| Die Spur der Hinterachse wurde eingestellt. |
| Es haben Fahrwerksumbauten am Fahrzeug stattgefunden, welche
die Fahrzeughöhe beeinflussen. |
| Die Geber für Fahrzeugniveau, bei Fahrzeugen mit
Dämpferregelung, wurden neu angelernt. |
| Frontkamera für Fahrerassistenzsysteme -R242- kalibrieren:
→ Fahrwerk, Achsen, Lenkung; Rep.-Gr.44 |
|
|
|
