Volkswagen Touran Reparaturanleitung :: Fensterführung aus- und einbauen

  Hinweis

Der Aus- und Einbau erfolgt nur für die rechte hintere Fensterführung. Der Aus- und Einbau der linken hinteren Fensterführung ist sinngemäß daraus abzuleiten.
Fensterführung beim Ausbau nicht biegen!
Die fest stehende Scheibe ist Bestandteil der Fensterführung.


Ausbauen

Türscheibe ausbauen → Kapitel.
Fensterschaftabdichtung außen ausbauen → Kapitel
Türfugenleiste → Pos. vom Türflansch abziehen.

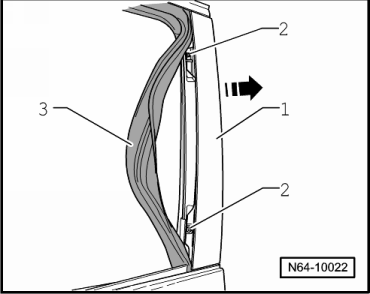

Ziehen Sie die Fensterführung -3- aus der Aufnahme heraus.
Drehen Sie die Schrauben -2- heraus und ziehen Sie die Blende -1- in Richtung Säule B -Pfeilrichtung- ab.
Ziehen Sie die Fensterführung -3- rundherum vom Türflansch ab.
Ziehen Sie die Fensterführung samt der fest stehenden Scheibe aus der Tür heraus.
  Ausbauen

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Anzugsdrehmoment: Schrauben -2- (2 Nm)
Bevor Sie die Türverkleidung montieren ist eine Funktionsprüfung durchzuführen.
  Hinweis

Achten Sie beim Einbau der Fensterführung auf ein gleichmäßigen Sitz (Windgeräusche).
