Ausbauen

Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

-	Bauen Sie die Verkleidung Säule B, oben, aus, der Gurtendbeschlag vom Sicherheitsgurte vorn braucht hierbei nicht demontiert werden → Kapitel.

-	Bauen Sie die Verkleidung Säule B, unten, aus → Kapitel.

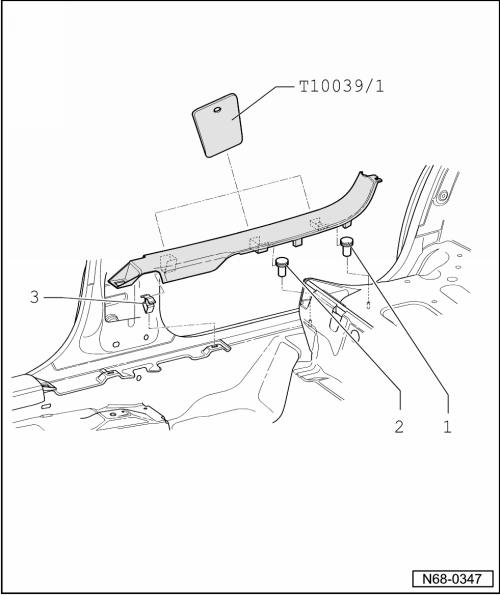

-	Hebeln Sie die Einstiegleiste, mit dem Keil -T10039/1-, aus den Aufnahmen im Schweller und dem Keder der Türdichtung heraus.

Hinweis

Vor der Montage sind die Befestigungselemente -1- und -2- und die -klammer -3-auf Beschädigungen zu überprüfen und ggf. zu erneuern.

Zur besseren Übersicht sind die Befestigungsclipse und die -klammer, in der Abbildung in ausgebautem Zustand dargestellt.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
