Volkswagen Touran Reparaturanleitung :: Geber für Parklenkassistent hinten aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Parklenkassistent (PLA) / Geber für Parklenkassistent hinten aus- und einbauen

Folgende Geber für Parklenkassistent befinden sich in der hinteren Stoßfängerabdeckung:

Geber für Parklenkassistent hinten links -G716-

Geber für Parklenkassistent hinten rechts -G717-

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-	Die hintere Stoßfängerabdeckung abbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

Vorsicht!

Die Reihenfolge des Ausbaus der Geber ist unbedingt einzuhalten.

Der Geber kann sonst beschädigt werden. Bei zu großer Krafteinwirkung auf den Geber können Haarrisse entstehen, die zum Ausfall der Geber führen.

Nehmen Sie erst den Geber aus dem Halter und trennen Sie anschließend die Steckverbindung des Gebers.

-	Verriegelungen -Pfeile- am Geberhalter -1- nach außen drücken.

-	Geber -2- mit angeschlossenen Leitungen nach hinten aus dem Geberhalter herausziehen.

Hinweis

Beim Ausbau des Gebers darauf achten, dass der Entkopplungsring (schwarzer Silikonring) auf dem Geberkopf nicht im Halter verbleibt oder verloren geht.

Das Dehnen des Entkopplungsringes ist unbedingt zu vermeiden.

-	Steckverbindung -2- entriegeln und trennen und den Geber -1- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Vorsicht!

Bei einem falschen oder beschädigten Entkopplungsring kann es zu Funktionsstörungen kommen.

Das Dehnen des Entkopplungsringes ist unbedingt zu vermeiden.

Ersetzen Sie beschädigte Entkopplungsringe und stellen Sie sicher, dass der richtige Entkopplungsring verbaut wird.

Hinweis

Da die Geber für Einparkhilfe und die Geber für Parklenkassistent unterschiedlich lange Geberköpfe haben, werden auch unterschiedlich hohe Entkopplungsringe verbaut.

-	Prüfen, ob der richtige Entkopplungsring auf dem Geberkopf verbaut ist.

Geberart	Höhenmaß Entkopplungsring -B-
Geber für Einparkhilfe hinten	5,7 mm
Geber für Parklenkassistent	9,05 mm

-	Entkopplungsring -1- des Gebers ggf. erneuern.

Hinweis

Beim Einbau der Geber die Ausrichtung der elektrischen Geberanschlüsse beachten.

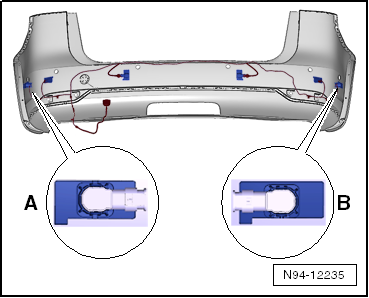

Zuordnung der Geber in der Innenseite der hinteren Stoßfängerabdeckung:

A -	Halter für den Geber für Parklenkassistent hinten rechts -G717-

B -	Halter für den Geber für Parklenkassistent hinten links -G716-

Hinweis

Beim Einbau des Gebers darauf achten, dass der Entkopplungsring richtig auf dem Geberkopf montiert ist und sich beim Einstecken in den Geberhalter nicht verwirft oder aufrollt.

Beide Rastnasen des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.

-	Nach der Gebermontage den richtigen Sitz des Gebers im Halter kontrollieren. Auf der Außenseite des Stoßfängers sichtbar muss das Maß -a- des Ringspaltes zwischen Geberkopf und Stoßfängerabdeckung gleichmäßig umlaufend sein.
