Volkswagen Touran Reparaturanleitung :: Dämpfung 07.2010

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Deckel, Klappen, Fahrerhaus, Zentralv. / Frontklappe / Dämpfung 07.2010

Aus- und einbauen

Aus- und einbauen

Ausbauen

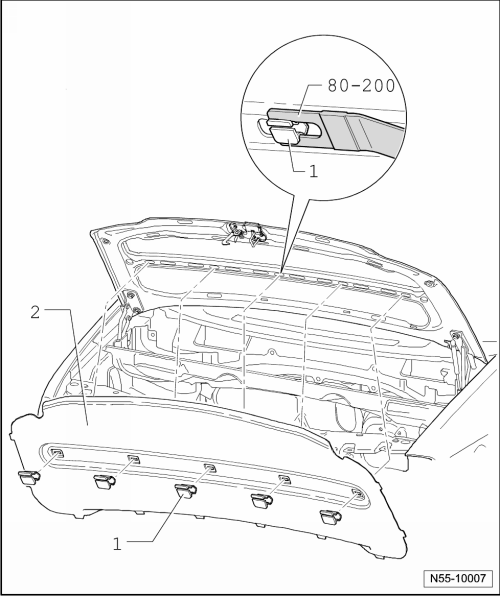

-	Halteklammern -1- (5 Stück) mit Abdrückhebel -80-200- aus der Dämpfung -2- heraushebeln.

-	Dämpfung -2- aus dem Klappenausschnitt herausziehen.

Einbauen

-	Alle Befestigungslaschen in die Langlöscher schieben.

-	Halteklammern verrasten.

Hinweis

Beim Einbauen der Dämpfung -2- ist darauf zu achten, dass die Halteklammern -1- mit der kurzen Seite nach oben eingesetzt werden.

Dämpfung 08.2010

Aus- und einbauen

Aus- und einbauen

Ausbauen

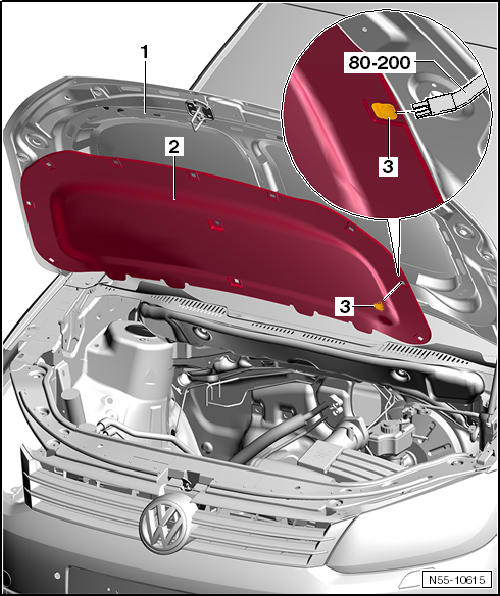

-	Halteklammern -3- (10 Stück) mit Abdrückhebel -80-200- aus der Dämpfung -2- heraushebeln.

-	Dämpfung -2- aus dem Klappenausschnitt herausziehen.

-	Dämpfung -1- aus den Langlöschern ziehen.

Einbauen

-	Alle Befestigungslasche in die Langlöscher schieben.

-	Halteklammern verrasten.

Hinweis

Beim Einbauen der Dämpfung -2- ist darauf zu achten, dass die Halteklammern -1- mit der kurzen Seite nach oben eingesetzt werden.
