Volkswagen Touran Reparaturanleitung :: Steuergerät für Anhängererkennung -J345

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leitungen / Steuergeräte / Steuergerät für Anhängererkennung -J345

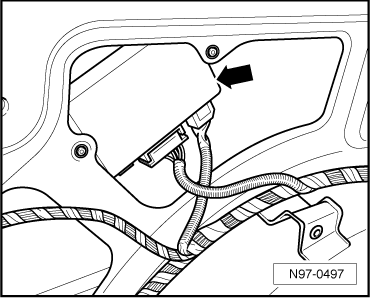

Das Steuergerät für Anhängererkennung -J345--Pfeil- befindet sich hinter der linken Seitenverkleidung.

Hinweis

Zusätzliche Informationen:

→ Nr.306

→ Nr.307

→ Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

→ Bedienungsanleitung

Allgemeine Beschreibung:

Hinweis

Zur Prüfung des Steuergerätes ist das Steckdosenprüfgerät -V.A.G 1537/A- oder -VAS 5800- zu verwenden → Kapitel "Stellglieddiagnose Steuergerät für Anhängererkennung -J345-".

Das Steuergerät für Anhängererkennung -J345- erkennt ab einer Leistungsabnahme von mindestens 5 W → Anmerkung den "Anhängerbetrieb" und gibt diese Information über den CAN-Datenbus an diverse Steuergeräte weiter.

Über den CAN-Datenbus wird das Steuergerät für Anhängererkennung -J345- mit Informationen (Lichtsteuerung) vom Bordnetzsteuergerät -J519- versorgt.

¹⁾	Es muss mindestens Blinklicht oder Begrenzungslicht eingeschaltet sein, um den "Anhängerbetrieb" zu erkennen.

Fehlererkennung und Fehleranzeige:

Das Steuergerät für Anhängererkennung -J345- ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

Steuergerät für Anhängererkennung -J345- aus- und einbauen

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

Fahrzeuge mit 5 Sitzen:

-	Linke Seitenwandverkleidung im Kofferraum ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

Fahrzeuge mit 7 Sitzen:

-	Linke Seitenwandverkleidung im Kofferraum ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

Alle Fahrzeuge:

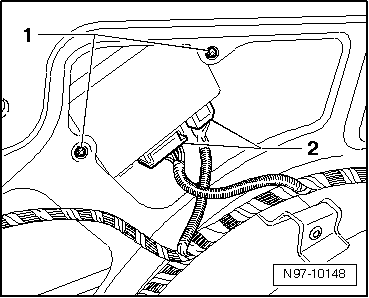

-	Stecker -2- entriegeln und sie vom Steuergerät für Anhängererkennung -J345- abziehen.

-	Befestigungsschrauben -1- herausdrehen und das Steuergerät für Anhängererkennung -J345- aus der Halterung nehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Nach dem Einbau eines neuen Steuergerätes für Anhängererkennung -J345- muss dieses codiert werden → Kapitel.

Steuergerät für Anhängererkennung -J345- aus- und einbauen

Steuergerät für Anhängererkennung -J345- codieren

-	Steuergerät für Anhängererkennung -J345- codieren → Fahrzeugdiagnosetester.
