Volkswagen Touran Reparaturanleitung :: Bremssattel aus- und einbauen Bosch

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-
  Bremssattel aus- und einbauen Bosch
Bremspedalbelaster -V.A.G 1869/2-
Ausbauen
Der Arbeitsablauf ist nur für den Austausch oder bei nachfolgenden Instandsetzungsarbeiten am Bremssattel gültig.
Hinterräder lösen.
Fahrzeug anheben.
Hinterräder abbauen.
  Bremssattel aus- und einbauen Bosch

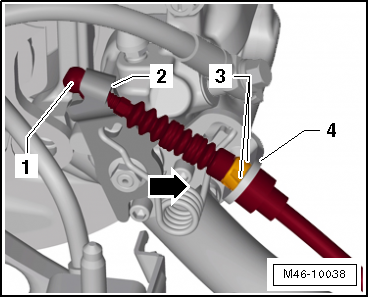

Hebel am Bremssattel -2- in -Pfeilrichtung- drücken.
Handbremsseil -1- aus dem Hebel am Bremssattel -2- aushängen.
Rastnasen -3- zusammendrücken und das Handbremsseil -1- aus dem Halter -4- am Bremssattel herausnehmen.
  Bremssattel aus- und einbauen Bosch
Entlüfterschlauch -1- der Entlüfterflasche auf das Entlüftungsventil des Bremssattels stecken und Entlüftungsventil öffnen.
  Bremssattel aus- und einbauen Bosch
Bremspedalbelaster -V.A.G 1869/2- einsetzen.
Entlüftungsventil schließen, Entlüfterflasche abnehmen.
  Bremssattel aus- und einbauen Bosch

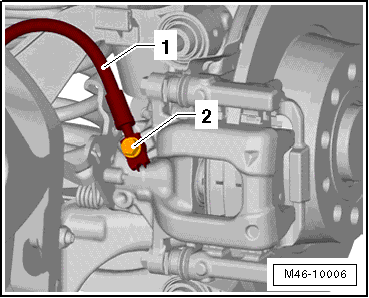

Verbindung Bremsschlauch -1- mit Hohlschraube -2- am Bremssattel lösen.
  Bremssattel aus- und einbauen Bosch

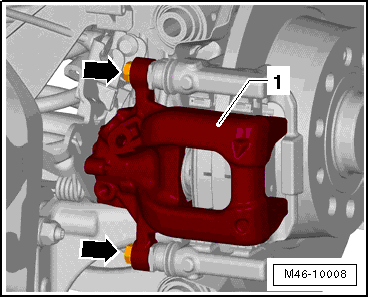

Schrauben -Pfeile- vom Bremssattel -1- abschrauben, dabei am Führungsbolzen gegenhalten.
Bremssattel vom Bremsträger abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:
Der Kolben ist zurückgedrückt.
Die Bremsbeläge sitzen in den Haltefedern auf dem Bremsträger.
Bremssattel mit neuen selbstsichernden Schrauben am Bremsträger befestigen.
  Bremssattel aus- und einbauen Bosch
Bremsschlauch -1- mit Hohlschraube -2- am Bremssattel verschrauben.
Bremspedalbelaster -V.A.G 1869/2- herausnehmen.
  Bremssattel aus- und einbauen Bosch
Handbremsseil -1- durch den Halter -4- am Bremssattel führen, bis die Rastnasen -3- verrasten.
Hebel am Bremssattel -2- in -Pfeilrichtung- drücken.
Handbremsseil -1- in den Hebel am Bremssattel -2- einhängen.
Bremsanlage entlüften → Kapitel.
Handbremse einstellen → Kapitel.
Räder anbauen und festziehen → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44.
  Hinweis

Bremspedal im Stand mehrmals kräftig durchtreten, damit die Bremsbeläge ihren dem Betriebszustand entsprechenden Sitz einnehmen.
Bremsflüssigkeitsstand prüfen.
  Bremssattel aus- und einbauen Bosch
Anzugsdrehmoment
Bauteil Anzugsdrehmoment
Bremssattel an Bremsträger
Neue Schrauben verwenden!
35 Nm
Bremsschlauch mit Hohlschraube am Bremssattel 35 Nm
