Volkswagen Touran Reparaturanleitung :: Anlasser, Fahrzeuge mit 1,4 l TSI-Motor 110 KW (Erdgasmotor), Doppelkupplungsgetriebe (DSG) DQ200-7F

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Anlasser, Fahrzeuge mit Doppelkupplungsgetriebe (DSG) / Anlasser, Fahrzeuge mit 1,4 l TSI-Motor 110 KW (Erdgasmotor), Doppelkupplungsgetriebe (DSG) DQ200-7F

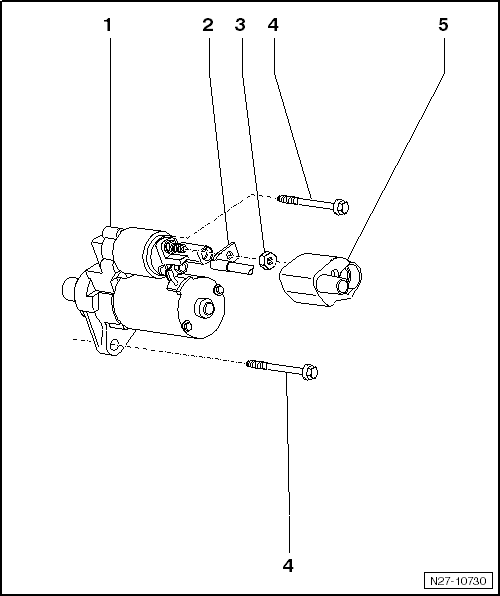

Montageübersicht

Montageübersicht

1 -  Anlasser
aus- und einbauen → Kapitel
prüfen → Kapitel
2 -  Anschluss B+-Leitung an Anlasser
3 -  Befestigungsmutter B+-Leitung an Anlasser
M8
15 Nm
4 -  Befestigungsschrauben Anlasser
M12
75 Nm
5 -  Abschirmkappe


Ohne Abbildung
Befestigungsschraube Luftfiltergehäuse an Karosserie - 10 Nm
