Volkswagen Touran Reparaturanleitung :: Mikrofon R38 für Telefonanlage aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Telefonanlage / Mikrofon R38 für Telefonanlage aus- und einbauen

Das Mikrofon für die Freisprecheinrichtung der Telefonanlage ist in der vorderen Innenleuchte eingebaut

Ausbauen

Bauen Sie die Innenleuchte aus, → Elektrische Anlage; Rep.-Gr.96

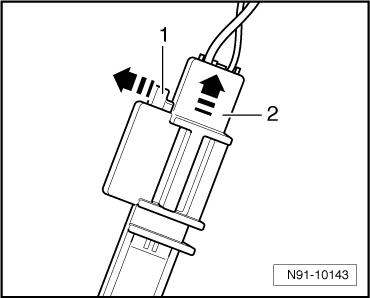

Entriegeln Sie die Steckverbindung für das Mikrofon, indem Sie die Verriegelung -1- in -Pfeilrichtung- betätigen und dann die Steckverbindung -2- in -Pfeilrichtung- abziehen.
  Mikrofon R38 für Telefonanlage aus- und einbauen

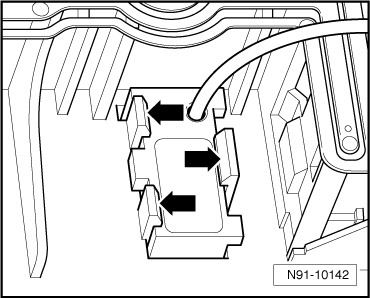

Betätigen Sie die drei Rasthaken -Pfeile- und nehmen Sie das Mikrofon heraus.
  Mikrofon R38 für Telefonanlage aus- und einbauen
Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
