Volkswagen Touran Reparaturanleitung :: Bedienungseinheit für Multimedia aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Multimediasystem RSE (Rear Seat Entertainment) / Bedienungseinheit für Multimedia aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

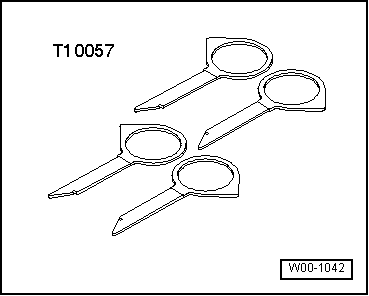

Entriegelungswerkzeug für Radio -T10057-

Das Entriegelungswerkzeug für Radio -T10057- besteht aus vier gleichen Einzelteilen, für den Ausbau der Bedienungseinheit benötigen Sie aber statt der 4 nur 2 Entriegelungswerkzeuge.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-	Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

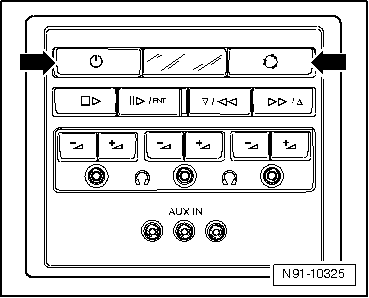

-	Stecken Sie die Entriegelungswerkzeuge in die Bedienungseinheit ein -Pfeile-, bis sie einrasten.

-	Ziehen Sie die Bedienungseinheit an den Entriegelungswerkzeugen heraus.

-	Trennen Sie die Steckverbindung im Leitungsstrang der Bedienungseinheit.

-	Ziehen Sie die Entriegelungswerkzeuge ab.

Einbauen:

-	Stecken Sie die Steckverbindung auf.

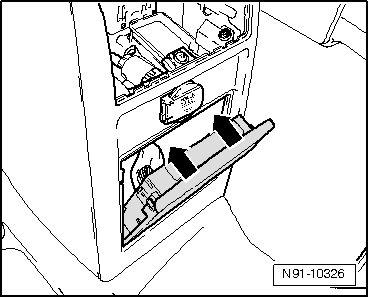

-	Setzen Sie die Bedienungseinheit unten in den Rahmen ein.

-	Drücken Sie die Bedienungseinheit in -Pfeilrichtung- in den Befestigungsrahmen ein.

-	Prüfen Sie abschließend die Funktionsfähigkeit des Multimediasystems.
