Volkswagen Touran Reparaturanleitung :: Kompressionsdruck prüfen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Zylinderkopf, Ventiltrieb / Zylinderkopf / Kompressionsdruck prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Gelenkschlüssel SW 10 -3220-

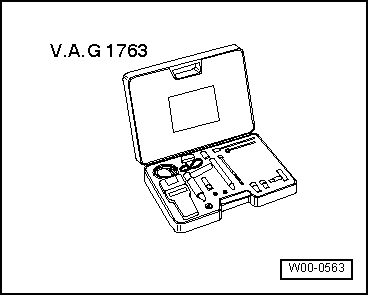

Kompressionsdruck-Prüfgerät -V.A.G 1763- mit Adapter -V.A.G 1763/8-

Prüfbedingung

Motoröltemperatur mind. 80 C

Batteriespannung mindestens 12,5 V.

Prüfablauf

-	Motorabdeckung ausbauen → Kapitel.

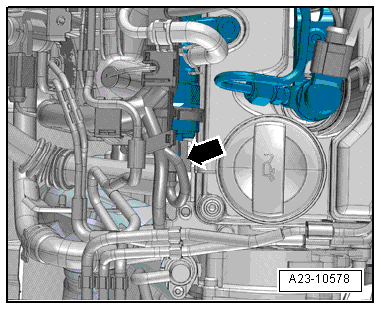

-	Elektrische Steckverbindung am Regelventil für Kraftstoffdruck -N 276--Pfeil- am Hochdruckspeicher trennen.

-	Um den Kraftstoffdruck im Hochdruckspeicher abzubauen, Motor kurz starten.

-	Alle Glühstiftkerze mit dem Gelenkschlüssel -3220- ausbauen → Kapitel.

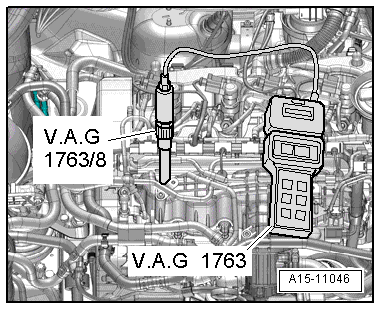

-	Adapter -V.A.G 1763/8- anstelle der Glühkerzen einschrauben und Kompressionsdruck-Prüfgerät -V.A.G 1763- anschließen.

Hinweis

Handhabung des Prüfgeräts → Bedienungsanleitung.

-	Von einem 2. Mechaniker den Anlasser so lange betätigen lassen, bis kein Druckanstieg mehr vom Prüfgerät angezeigt wird.

Kompressionsdruckwerte	bar Überdruck
Neu	25,0 ... 31,0
Verschleißgrenze	19,0
Maximaler Unterschied zwischen den Zylindern	5,0

Der Zusammenbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

-	Glühkerzen einbauen → Kapitel.

-	Weil elektrische Steckverbindungen getrennt waren und der Motor gestartet wurde, sind im Ereignisspeicher des Motorsteuergeräts Einträge gespeichert: Ereignisspeicher abfragen in Fahrzeug-Eigendiagnose → .
