Ausbauen

Ausstellmechanik und Seilzug für Glasdeckel vorn aus- und einbauen

-	Glasdeckel vorn ausbauen → Kapitel.

-	Glasdeckel hinten ausbauen → Kapitel.

-	Montagerahmen aus dem Fahrzeug ausbauen → Kapitel.

-	Schiebedachmotor ausbauen → Kapitel.

-	Heckteil vom Montagerahmen abbauen → Kapitel.

Nach dem Abbauen des Heckteils kann die Ausstellmechanik nach hinten heraus geschoben werden.

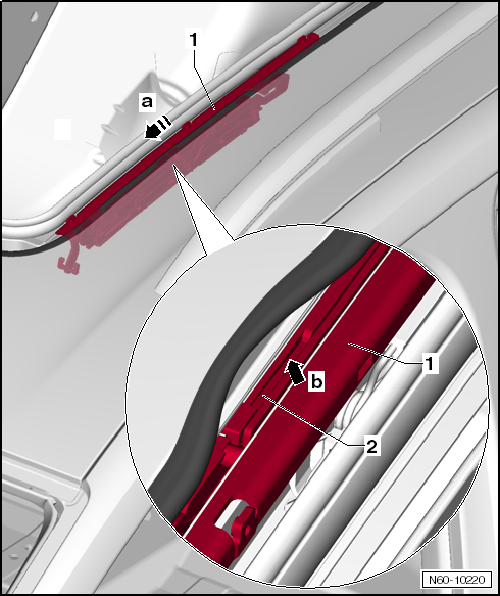

-	Die Ausstellmechanik für den Glasdeckel wird nur an der gezeigten Stelle -Pfeil b- des Führungsschlittens -2- und nicht an der Kulisse -1- verschoben.

Hinweis

Die Ausstellmechanik stellt sich beim Verschieben auf.

Ausstellmechanik und Seilzug für Glasdeckel vorn aus- und einbauen

Vorsicht!

Beachten Sie die Lage der Seilzüge vor dem Ausbau.

Es darf nicht an der Kulisse der Ausstellmechanik gezogen oder geschoben werden.

-	Seilzug -4- aus dem Führungsschlitten -1- aushängen -Pfeil B-.

-	Führungsschlitten -1- aus der Führungsschiene -3- herausziehen -Pfeil A-.

-	Seilzug -4- aus den Führungsschienen -3- herausziehen.

Einbauen

Hinweis

Die Führungsschienen dürfen nur bei starker Verschmutzung gereinigt werden → Heft18.

Die Seilzüge dürfen nicht gefettet werden.

Einbauen

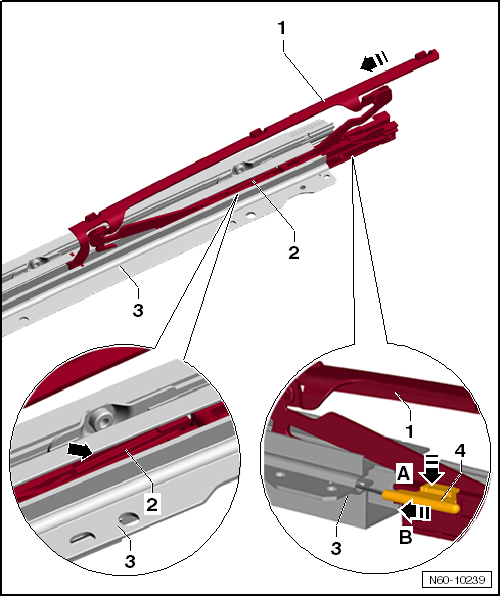

-	Ausstellmechanik -1- zum Teil in die Führungsschiene -3- schieben -Pfeil-.

-	Es ist darauf zu achten, dass die Gleiter -2- beim Einschieben in die Führungsschiene -1- nach hinten zeigen.

-	Seilzug -4- in die Führungsschiene -3- schieben -Pfeil B-.

-	Seilzug -4- in den Führungsschlitten -1- einhängen -Pfeil A-.

Einbauen

Hinweis

Es darf nicht an der Kulisse der Ausstellmechanik gezogen oder geschoben werden.

-	Die Ausstellmechanik für den Glasdeckel wird nur an der gezeigten Stelle -Pfeil b- des Führungsschlittens -2- und nicht an der Kulisse -1- verschoben.

-	Ausstellmechanik auf beiden Seiten ganz nach vorn verschieben -Pfeil a-, bis sie sich vollständig abgesenkt hat.

Hinweis

Die Ausstellmechanik senkt sich beim Verschieben ab.

-	Heckteil an den Montagerahmen anbauen → Kapitel.

-	Montagerahmen in das Fahrzeug einbauen → Kapitel.

-	Glasdeckel hinten einbauen → Kapitel.

-	Glasdeckel vorn einbauen → Kapitel.

-	Schiebedachmotor einbauen → Kapitel.

-	Nach Beendigung aller Arbeiten wird ein Normierungslauf aller Antriebe für das Panorama-Schiebedach durchgeführt → Kapitel.
