Volkswagen Touran Reparaturanleitung :: Allgemeine Beschreibung

Volkswagen Touran Reparaturanleitung / Kommunikation / Verstärker für das Soundsystem / Allgemeine Beschreibung

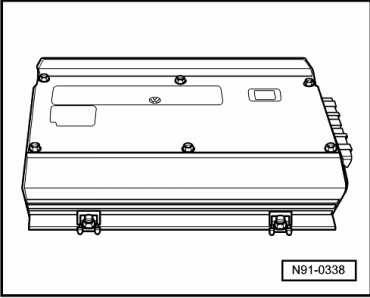

Der Verstärker für das Soundsystem dient der Klangerweiterung des Radiogerätes bzw. des Radio-Navigationssystems.

Er ist für die entsprechend geeigneten Radiogeräte und Radio-Navigationssysteme als Sonderausstattung erhältlich.

Der Verstärker ist in 8-Kanal-Technik ausgeführt.

Die Ansteuerung der Signaleingänge am Verstärker erfolgt über die Lautsprecherausgänge des Radiogerätes bzw. Radio-Navigationssystems.

Der Verstärker ist unter dem linken Vordersitz eingebaut.

Verstärker aus- und einbauen, → Kapitel.

Fehlersuche

Der Verstärker ist mit Eigendiagnose ausgestattet.

Zur Fehlersuche ist das Fahrzeugdiagnose-, Mess- und Informationssystem -VAS 5051- oder das Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052- in der Funktion "Geführte Fehlersuche" zu verwenden.
