Volkswagen Touran Reparaturanleitung / Zusatzheizung / Zusatzheizung Thermo Top V in Stand setzen / Abgasanlage aus- und einbauen

ACHTUNG!

Es besteht Gefahr durch Verbrennung.

Der Abgasanlage kann heiß sein.

Vor dem Ausbau Abgasanlage abkühlen lassen.

-	Bauen Sie die Radhausschale rechts aus → Rep.-Gr.66.

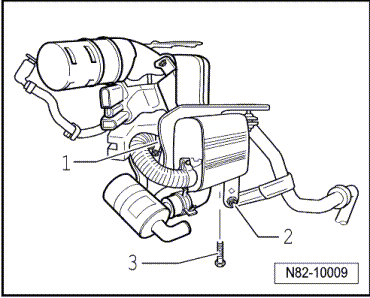

-	Befestigungsschelle am Abgasrohr -1- lösen, Schrauben -2- und -3- (6 Nm) herausdrehen.

-	Abgasanlage herausnehmen.

Vorsicht!

Kurzschlussgefahr an den elektrischen Leitungen.

Die Abgasanlage wird im Heizbetrieb sehr heiß.

Abgasanlage so verlegen, dass die Abgasanlage die elektrischen Leitungen nicht berührt.
