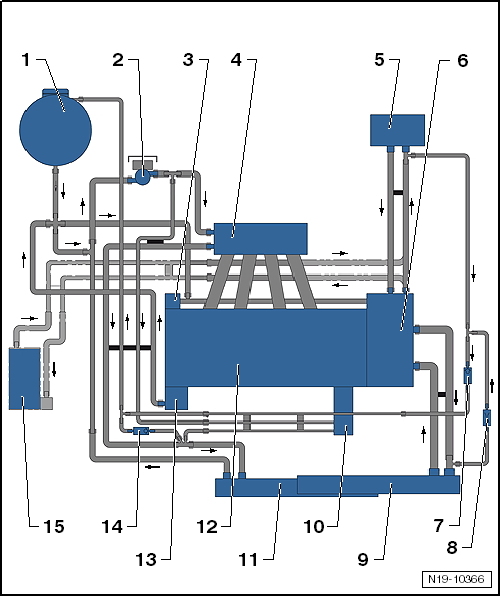

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Standheizung, Motorkennbuchstabe: CBZB

1 -  Ausgleichsbehälter
2 -  Pumpe für Kühlmittelumlauf -V50-
3 -  Kühlmittelpumpe
4 -  Saugrohr mit Ladeluftkühler
5 -  Wärmetauscher für Heizung
6 -  Kühlmittelreglergehäuse
7 -  Rückschlagventil
als Ersatzteil einzeln verfügbar → Elektronischer Ersatzteilkatalog "ETKA"
befindet sich im Kühlmittelschlauch
Positionierung durch Ertasten ermitteln
bei Bedarf Kühlmittelschlauch mit ersetzen
8 -  Drossel
9 -  Kühler
10 -  Abgasturbolader
11 -  Niedertemperaturkühler für Ladeluftsystem
Kühler und Niedertemperaturkühler für Ladeluftsystem sind ein Bauteil
12 -  Zylinderkopf/Zylinderblock
nach dem Ersetzen Kühlmittel erneuern
13 -  Motorölkühler
14 -  Rückschlagventil
als Ersatzteil einzeln verfügbar → Elektronischer Ersatzteilkatalog "ETKA"
befindet sich im Kühlmittelschlauch
Positionierung durch Ertasten ermitteln
bei Bedarf Kühlmittelschlauch mit ersetzen
15 -  Zusatzheizung Thermo Top V mit angebauter Umwälzpumpe -V55-
Thermo Top V aus- und einbauen → Kapitel
Umwälzpumpe -V55- aus- und einbauen → Kapitel
