Ausbauen
|

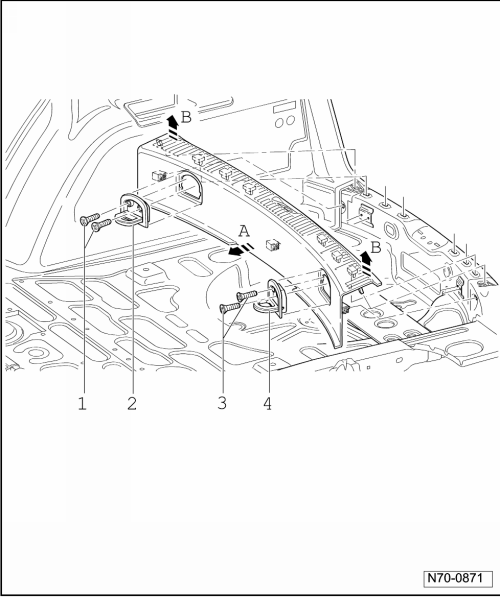

- | Drehen Sie, falls verbaut, die zwei Schrauben -1- heraus (6 Nm) und entfernen Sie die Verzurröse -2-. |
- | Drehen Sie, falls verbaut, die zwei Schrauben -3- heraus (6 Nm) und entfernen Sie die Verzurröse -4-. |
- | Lösen Sie die Abdeckung im unteren Bereich -Pfeil A- von der Karosserie. |
- | Ziehen Sie die Abdeckung nach oben vom Schlossträger herunter -Pfeile B-. |
Vor der Montage sind die Befestigungsclipse auf Beschädigungen zu überprüfen und ggf. zu erneuern. |
Einbauen
- | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
